THERMASGARD ALTM2-Modbus-T3 датчик температуры с вынесенным датчиком, с Modbus
ЦЕНА ПО ЗАПРОСУ
THERMASGARD ALTM2-Modbus-T3
Накладной измерительный преобразователь температуры ⁄ накладной датчик для труб, с вынесенным датчиком, калибруемый, с возможностью подключения к шине Modbus
Модификации датчиков ALTM2-Modbus-T3

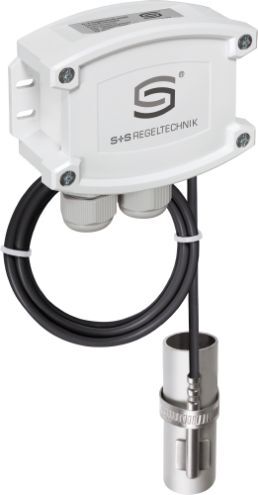

1101-62B6-0210-000 THERMASGARD ALTM2-Modbus-T3

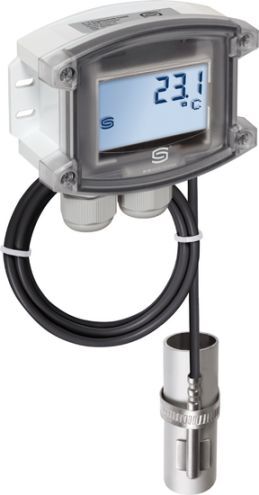

1101-62B6-4210-000 THERMASGARD ALTM2-Modbus-T3 LCD
- Чувствительный элемент: Pt1000
- Выход: Modbus
- С дисплеем (маркировка LCD) или без дисплея
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
S+S Regeltechnik THERMASGARD ALTM2-Modbus-T3 датчик температуры с вынесенным датчиком
Калибруемый накладной измерительный преобразователь температуры (выносное исполнение) THERMASGARD® ALTM 2 - Modbus - T3, с возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, кабельный датчик с фидером трубы, вкл. стяжной хомут, на выбор с дисплеем или без дисплея, измеряет температуру (–50...+150 °C). Индикацию в единицах международной системы единиц СИ (default) можно переключить на английскую систему мер (посредством шины Modbus). Предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Инновационный датчик Modbus оснащен интерфейсом RS485 Modbus с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, позволяет выполнять индикацию как в 7-сегментном поле, так и в поле с точечной матрицей). Посредством самодиагностики распознается поломка или короткое замыкание датчика. Сообщения об ошибке можно вызвать с помощью шины Modbus и показать на дисплее. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
| Напряжение питания | 24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,2 Вт/ 24 В пост. тока; < 1,8 В·А перем. тока/ 24 В перем. тока |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Диапазон измерения | −50...+150 °C Tmax до +100 °C (Компактное исполнение) |
| Смещение нулевой точки | ± 10 °C |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Распознавание ошибок | обрыв датчика, короткое замыкание датчика |
| Протокол шины | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов | 0,3 c / 1 c / 10 c |
| Монтаж ⁄подключение | бесконечная металлическая стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм |
| Эл. подключение | 0,2–1,5 мм², при помощи вставной клеммы |
| Cable connection | резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Соединительный кабель | силикон, SiHF, 2 × 0,25 мм²; длина кабеля (KL) = 1,5 м |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея) 108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем) |
| Присоединение кабеля | 2 шт., M 20 x 1,5; с разгрузкой от натяжения, сменное исполнение, внутренний диаметр 8 - 13 мм |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой запрессовкой IP 68 (опционально — в литой водонепроницаемой оболочке) исполнение с накаткой |
| Нормы |
соответствие CE нормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
| Опционально |
дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может
индивидуально настраиваться на индикацию как в
7-сегментном поле, так и в поле с точечной матрицей.)
|
| Комплектация | дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры или индивидуально программируемого значения |
| Самодиагностики | Error 1 при обрыве датчика Error 2 при коротком замыкании датчика |
Модификации:
1101-62B6-0210-000 THERMASGARD ALTM2-Modbus-T3
1101-62B6-4210-000 THERMASGARD ALTM2-Modbus-T3 LCD
