THERMASGARD ATM2-Modbus-T3 датчик температуры наружный с Modbus
ЦЕНА ПО ЗАПРОСУ
THERMASGARD ATM2-Modbus-T3
Преобразователь температуры измерительный наружный ⁄ для помещений с повышенной влажностью, калибруемый, с возможностью подключения к шине Modbus
Модификации датчиков ATM2-Modbus-T3
1101-12C6-0000-000 THERMASGARD ATM2-Modbus-T3

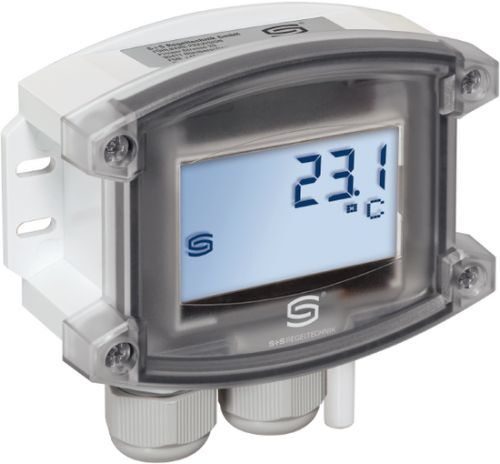

1101-12C6-4000-000 THERMASGARD ATM2-Modbus-T3 LCD
- Чувствительный элемент: Pt1000
- Выход: Modbus
- С дисплеем (маркировка LCD) или без дисплея
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
S+S Regeltechnik THERMASGARD ATM2-Modbus-T3 датчик температуры наружный
Калибруемый наружный измерительный преобразователь температуры THERMASGARD® ATM 2 - Modbus - T3, с возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, измеряет температуру (–50...+150 °C). Индикацию в единицах международной системы единиц СИ (default) можно переключить на английскую систему мер (посредством шины Modbus).
Этот датчик для открытой установки измеряет температуру жидких или газообразных сред. Используется для измерения наружной температуры, температуры в помещениях с повышенной влажностью, в холодильных установках и теплицах, в промышленности и сельском хозяйстве. На наружных стенах монтируется преимущественно с северной стороны или в защищенных местах. При прямом воздействии солнечных лучей использовать защиту от солнца и ударов WS 01 или WS 04 (опция).
Инновационный датчик Modbus оснащен интерфейсом RS485 Modbus с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, позволяет выполнять индикацию как в 7-сегментном поле, так и в поле с точечной матрицей). Посредством самодиагностики распознается поломка или короткое замыкание датчика. Сообщения об ошибке можно вызвать с помощью шины Modbus и показать на дисплее. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
| Напряжение питания: | 24 В перем. тока (±20 %) и 15...36 В пост. тока |
| Потребляемая мощность: | < 1,2 Вт / 24 В пост. тока; < 1,8 В-А / 24 В перем. тока |
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс B |
| Диапазон измерения: | -50...+150 °C |
| Погрешность измерения температуры: | обычно ± 0,2 K при +25 °C |
| Смещение нуля: | ±10 °C |
| Среда: | чистый воздух и неагрессивные, негорючие газы |
| Шинный протокол: | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов: | 0,3 c / 1 c / 10 c |
| Монтаж ⁄ подключение: | при помощи винтов |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея) 108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Эл. подключение: | 0,2 - 1,5 мм2, через вставные клеммы |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP65 |
| Комплектация: | дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры, сообщения об ошибке или индивидуально программируемого значения |
| Самодиагностика: | Error 1 при обрыве датчика Error 2 при коротком замыкании датчика |
Модификации:
1101-12C6-0000-000 THERMASGARD ATM2-Modbus-T3
1101-12C6-4000-000 THERMASGARD ATM2-Modbus-T3 LCD
