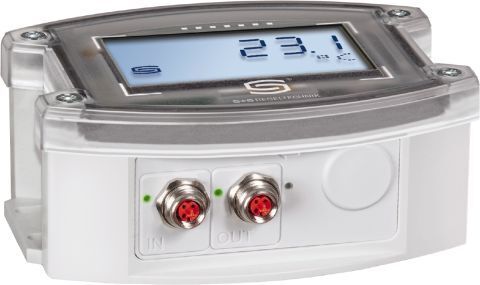

THERMASGARD MWTM-ECATP 0,4m LCD - датчик средней температуры S+S Regeltechnik с технологией EtherCAT P
ЦЕНА ПО ЗАПРОСУ

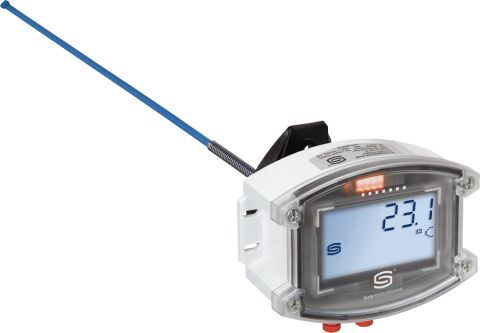

Подсоединяемый к сети измерительный преобразователь средней температуры THERMASGARD® MWTM - EtherCAT P с разъемом M8 (кодировка для EtherCATP), с поддержкой технологии Bluetooth, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтам, с гибким щупом (активный по всей длине) в прочной защитной трубке из меди с пластиковым покрытием, вкл. присоединительный фланец. С дисплеем.
Диапазон измерения температура: –50...+150 °C
Чувствительный элемент: Pt1000
Длина гибкого датчика: 0,4 м
Выход: EtherCAT P
Дисплей: с подсветкой, трехстрочный, программируемый
- Описание
- Документация
Гибкий датчик S+S Regeltechnik THERMASGARD® MWTM - EtherCAT P измеряет среднее значение температуры газообразных сред. Используется в каналах систем вентиляции и кондиционирования воздуха для всего поперечного сечения или на участке определенной длины (прокладывается меандрообразно и измеряет фактическую температуру). Для правильного монтажа гибкого датчика дополнительно предлагаются монтажные скобы MK-05-M (принадлежности). Датчик откалиброван на заводе.
Сверхнадежный, поддерживающий технологию EtherCAT P измерительный преобразователь для промышленности: с простым подсоединением к ПЛК с помощью файла конфигурации ESI в устройстве, с функциями диагностики (например, счетчик ошибок обмена данными), расширенными возможностями настройки, просмотром истории (мин./макс. значения) и определением интервалов технического обслуживания датчика. С большим подсвечиваемым дисплеем (трехстрочный, можно индивидуально настроить индикацию как в 7-сегментном поле, так и в поле с точечной матрицей) и линейным индикатором (семь настраиваемых светодиодов) для графического отображения, например, в виде светофорного индикатор.
| Напряжение питания | 24 В пост. тока через EtherCATP (US) |
|---|---|
| Потребляемая мощность | < 3 Вт |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Беспроводная технология | Bluetooth (LE) |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B |
| Защита чувствительного элемента | медь с пластиковым покрытием, с пружиной для защиты от перегиба |
| Диапазон измерения | – 50...+ 150 °C; Tmin –50 °C, Tmax + 80 °C |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Протокол шины | Ether CAT |
| Монтаж ⁄подключение | при помощи пластикового присоединительного фланца (содержатся в комплекте поставки) |
| Размеры датчика и измерительной части | Ø = 5,0 мм, номинальная длина NL = 0,4 м |
| Зонд | активен по всей длине |
| Cable connection | разъем M8, с кодировкой для EtherCATP |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Прокладка | радиус изгиба > 35 мм допустимая вибрационная нагрузка ≤ ½ g допустимая растягивающая нагрузка < 480 Н |
| Размеры | 126 x 90 x 50 мм (Tyr 2) |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 54 (согласно EN 60 529) в смонтированном состоянии |
| Нормы | соответствие нормам ЕС, согласно директиве 2014/ 30/ EU «Электромагнитная совместимость», директиве о радио- и телекоммуникационном оборудовании 2014/ 53/ EU |
| Комплектация | дисплей с подсветкой, трехстрочный, программируемый, вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры или индивидуально программируемого значения. Линейный индикатор, семь настраиваемых светодиодов, для графического отображения измеренного значения. |
