THERMASGARD TM 65 Калибруемый измерительный преобразователь температуры
ЦЕНА ПО ЗАПРОСУ
Калибруемый измерительный преобразователь температуры THERMASGARD® TM 65 с восемью переключаемыми диапазонами измерения, аналоговым линейным выходом, прямой защитной трубкой, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами.
Модификации датчиков TM 65

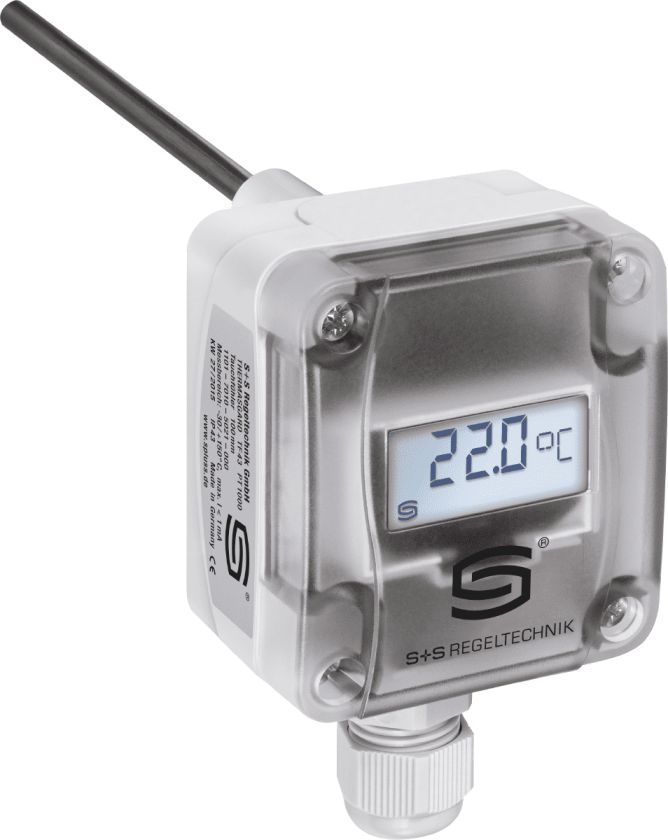

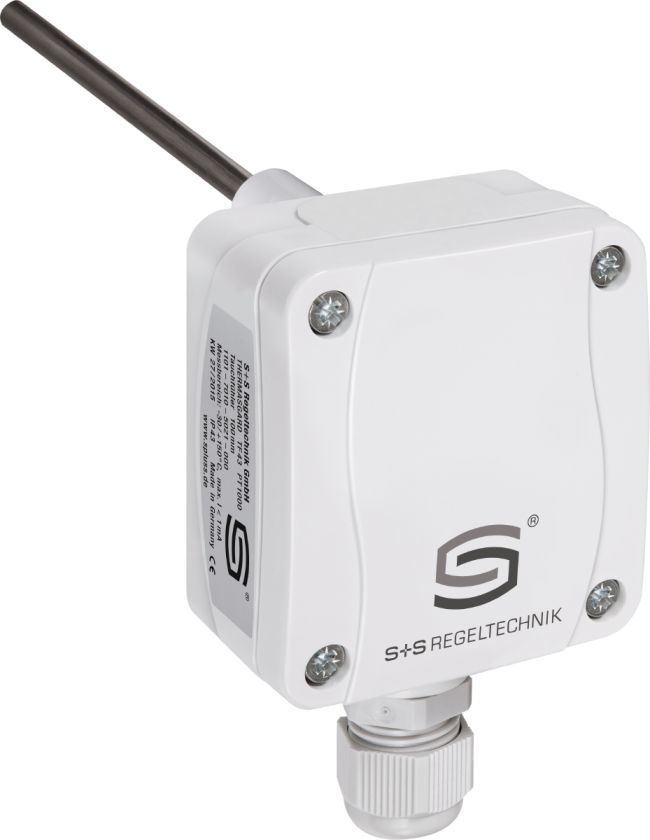

С дисплеем (маркировка LCD) или без дисплея.
Длина гильзы:
- 50, 100, 150, 200, 250, 300, 400 мм
Тип выхода:
- U - напряжение (0–10 B)
- I - ток (4...20 мА)
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
S+S Regeltechnik THERMASGARD TM 65
Датчик температуры S+S Regeltechnik THERMASGARD TM 65 используются для определения температуры в жидких или газообразных средах. Используется в трубопроводах, отопительных системах, каналах систем вентиляции и кондиционирования воздуха, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, а также в промышленности в целом. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
| Напряжение питания | 24 В перем. . пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная волнистость ±0,3 В |
|---|---|
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выход | 0–10 B или 4 ...20 мA |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Тип подключения | по двух- или трехпроводной схеме |
| Диапазон измерения | переключение между 8 диапазонами измерения см. таблицу (опционально — другие диапазоны измерения) с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Защитная трубка | высококачественная сталь, 1.4571, V4A, Ø = 6 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам на плате |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529)* |
| Нормы |
соответствие CE нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU
|
Модификации:
1101-7121-0019-900 THERMASGARD® TM65-U 50mm
1101-7121-0029-900 THERMASGARD® TM65-U 100mm
1101-7121-0039-900 THERMASGARD® TM65-U 150mm
1101-7121-0049-900 THERMASGARD® TM65-U 200mm
1101-7121-0059-900 THERMASGARD® TM65-U 250mm
1101-7121-0069-900 THERMASGARD® TM65-U 300mm
1101-7121-0089-900 THERMASGARD® TM65-U 400mm
1101-7121-2019-900 THERMASGARD® TM65-U 50mm LCD
1101-7121-2029-900 THERMASGARD® TM65-U 100mm LCD
1101-7121-2039-900 THERMASGARD® TM65-U 150mm LCD
1101-7121-2049-900 THERMASGARD® TM65-U 200mm LCD
1101-7121-2059-900 THERMASGARD® TM65-U 250mm LCD
1101-7121-2069-900 THERMASGARD® TM65-U 300mm LCD
1101-7121-2089-900 THERMASGARD® TM65-U 400mm LCD
1101-7122-0019-900 THERMASGARD® TM65-I 50mm
1101-7122-0029-900 THERMASGARD® TM65-I 100mm
1101-7122-0039-900 THERMASGARD® TM65-I 150mm
1101-7122-0049-900 THERMASGARD® TM65-I 200mm
1101-7122-0059-900 THERMASGARD® TM65-I 250mm
1101-7122-0069-900 THERMASGARD® TM65-I 300mm
1101-7122-0089-900 THERMASGARD® TM65-I 400mm
1101-7122-2019-900 THERMASGARD® TM65-I 50mm LCD
1101-7122-2029-900 THERMASGARD® TM65-I 100mm LCD
1101-7122-2039-900 THERMASGARD® TM65-I 150mm LCD
1101-7122-2049-900 THERMASGARD® TM65-I 200mm LCD
1101-7122-2059-900 THERMASGARD® TM65-I 250mm LCD
1101-7122-2069-900 THERMASGARD® TM65-I 300mm LCD
1101-7122-2089-900 THERMASGARD® TM65-I 400mm LCD
