THERMASGARD TM65-Modbus-T3 канальный датчик температуры с Modbus
ЦЕНА ПО ЗАПРОСУ
Погружной/ ввинчиваемый/ канальный преобразователь температуры THERMASGARD TM 65 - Modbus - T3, с возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами.
Модификации датчиков TM65-Modbus-T3

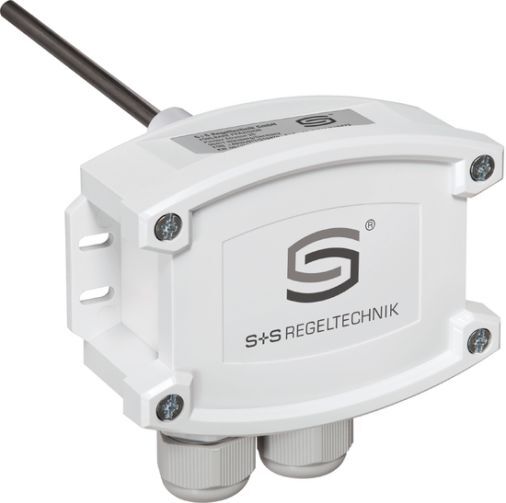

THERMASGARD TM65-Modbus-T3

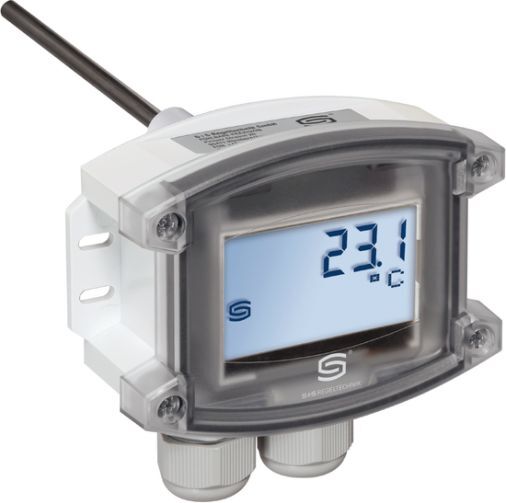

THERMASGARD TM65-Modbus-T3 LCD
- Чувствительный элемент: Pt1000
- Выход: Modbus
- Длина гильзы: 50, 100, 150, 200, 250, 300, 400 мм
- С дисплеем (маркировка LCD) или без дисплея
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
S+S Regeltechnik THERMASGARD TM65-Modbus-T3 датчик температуры с Modbus
Погружной ⁄ ввинчиваемый ⁄ канальный преобразователь температуры THERMASGARD® TM65-Modbus-T3, калибруемый, c возможностью подключения к шине Modbus , в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, защитная трубка из нержавеющей стали (50–400 мм), на выбор с дисплеем или без дисплея, измеряет температуру (–50...+150 °C).
Канальный датчик измеряет температуру жидких или газообразных сред. Для агрессивных сред необходимо использовать погружные гильзы из высококачественной стали. Используется в отопительных системах, каналах систем вентиляции и кондиционирования воздуха, трубопроводах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении и производстве промышленного оборудования, а также в промышленности в целом.
| Напряжение питания | 24 В перем. . пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная волнистость ±0,3 В |
|---|---|
| Потребляемая мощность |
< 1,2 Вт/ 24 В пост. тока; < 1,8 В·А перем. тока/ 24 В перем. тока |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Диапазон измерения | –50...+150 °C |
| Смещение нулевой точки | ± 10 °C |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Среда | зависит от выбранной погружной гильзы |
| Распознавание ошибок | обрыв датчика, короткое замыкание датчика |
| Протокол шины | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов | 0,3 c / 1 c / 10 c |
| Защитная трубка | высококачественная сталь, 1.4571, V4A, Ø = 6 мм |
| Эл. подключение | 0,2–1,5 мм², при помощи вставной клеммы |
| Cable connection | резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея) 108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем) |
| Присоединение кабеля | 2 шт., M 20 x 1,5; с разгрузкой от натяжения, сменное исполнение, внутренний диаметр 8 - 13 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы |
соответствие CE нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU
|
| Комплектация | дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры или индивидуально программируемого значения |
| Самодиагностики | Error 1 при обрыве датчика Error 2 при коротком замыкании датчика |
Модификации:
1101-7236-0010-000 THERMASGARD® TM65-Modbus-T3 50mm
1101-7236-0020-000 THERMASGARD® TM65-Modbus-T3 100mm
1101-7236-0030-000 THERMASGARD® TM65-Modbus-T3 150mm
1101-7236-0040-000 THERMASGARD® TM65-Modbus-T3 200mm
1101-7236-0050-000 THERMASGARD® TM65-Modbus-T3 250mm
1101-7236-0060-000 THERMASGARD® TM65-Modbus-T3 300mm
1101-7236-0070-000 THERMASGARD® TM65-Modbus-T3 350mm
1101-7236-0080-000 THERMASGARD® TM65-Modbus-T3 400mm
1101-7236-4010-000 THERMASGARD® TM65-Modbus-T3 50mm LCD
1101-7236-4020-000 THERMASGARD® TM65-Modbus-T3 100mm LCD
1101-7236-4030-000 THERMASGARD® TM65-Modbus-T3 150mm LCD
1101-7236-4040-000 THERMASGARD® TM65-Modbus-T3 200mm LCD
1101-7236-4050-000 THERMASGARD® TM65-Modbus-T3 250mm LCD
1101-7236-4060-000 THERMASGARD® TM65-Modbus-T3 300mm LCD
1101-7236-4070-000 THERMASGARD® TM65-Modbus-T3 350mm LCD
1101-7236-4080-000 THERMASGARD® TM65-Modbus-T3 400mm LCD
