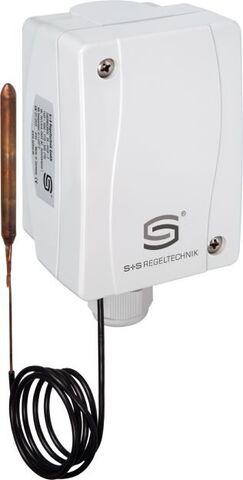

TR-0120-F U терморегулятор с дистанционным датчиком S+S Regeltechnik
В наличии
S+S Regeltechnik THERMasreg® TR-0120-F U терморегулятор с дистанционным датчиком, релейным выходом (одноступенчатый); для работы не требуется внешнее напряжение, применяется в качестве капиллярного термостата/ регулятора.
- Органы настройки внутри
- Диапазон температур: 0 ... +120°C
- Температурная зона нечувств. (фиксир.), прибл.: 5 K (± 1 K)
- Макс. температура капилляра: +135°C
- Описание
- Документация
Механический терморегулятор THERMASREG® TR xx - F с дистанционным датчиком, релейным выходом (одноступенчатый); для работы не требуется внешнее напряжение, применяется в качестве капиллярного термостата/ регулятора.
Применяется для контроля или регулирования температуры неагрессивных жидких или газообразных сред в системах отопления, вентиляции и кондиционирования воздуха, а также в машиностроении и приборостроении, для установки в погружные гильзы или каналы систем кондиционирования.
| Коммутационная способность (контактная нагрузка) | 24…250 B переменного тока +10 %, 16 A, cos φ = 1,0 24…250 B переменного тока +10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА |
|---|---|
| Контакт | защищенный от пыли блок переключателей в качестве однополюсного беспотенциального переключателя (переключающий) |
| Чувствительный элемент | медная трубка, длина капилляра 1,0 м с защитным шлангом из ПВХ, Ø 6,8 мм |
| Установочная длина | в погружной гильзе EL = 150 мм |
| Эл. подключение | 0,14 - 2,5 мм², по винтовым зажимам |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 108 x 70 x 73,5 мм (Thor 2) |
| Температура корпуса | –10...+65 °C |
| Присоединение кабеля | M 20 x 1,5; с разгрузкой от натяжения |
| Исполнение | крутильный измерительный механизм с жидкостным наполнением |
| Допустимое отклонение | Tмин ±3 K; Tмакс ±3 K |
| Класс защиты | I (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529)* |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU «Электромагнитная совместимость», директива 2014/ 35/ EU «Низковольтное оборудование» |
| ПРИНЦИП РАБОТЫ | Нагрев: соединить 2 – 3 Охлаждение: соединить 2 – 1 |
