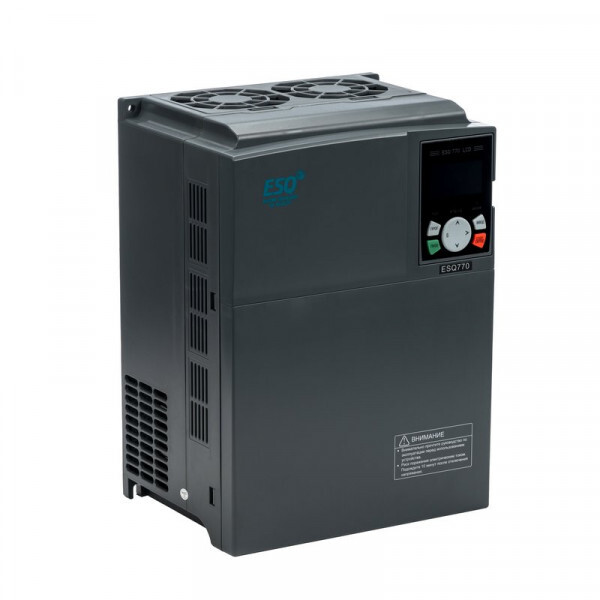

Частотный преобразователь ESQ-770-4T0220G/0300P 22/30кВт 380В
Цена по запросу
Частотный преобразователь ESQ-770-4T0220G/0300P
- Производитель: ESQ
- Напряжение питания: 380В (-15%~20%), 3 ф.
- Применяемый двигатель: 22/30 кВт
- Выходной ток (А): 45/60 А
- Дискретные входы: 6
- Протоколы передачи данных: Modbus
- Режим управления двигателем: Скалярное/Векторное управление
- Степень защиты (IP)20
- Габариты (ШхВхГ): 245х337х188 мм
- Температура окружающей среды: -10°C ~ +40°C
ESQ-770-4T0220G/0300P - Универсальный векторный преобразователь частоты, предназначен для использования в большинстве технологических процессов, связанных с необходимостью регулирования скорости вращения электродвигателя и автоматизации систем управления.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Частотный преобразователь ESQ-770-4T0220G/0300P 22/30кВт 380В
Серия ESQ-770 характеризуется высокоэффективными алгоритмами скалярного (V/F) и векторного управления, поддержанием высокого крутящего момента на низких частотах и способностью выдерживать перегрузки.
ESQ-770 обладает высокой производительностью, имеет встроенную функцию управления по интерфейсу RS-485, способен адаптироваться к низкому качеству электропитания. Данный преобразователь может применяться на бумажном, текстильном производстве, станочном, упаковочном оборудовании, в производстве продуктов питания, подходит для насосов и вентиляторов.
Доступно управление с пульта управления, с клемм управления, по интерфейсу RS-485. Можно выбирать в зависимости от требуемых задач.
Возможна эксплуатация до +50°C при уменьшении номинальной нагрузки с расчетом: 1.5% на каждый 1°C.
Преимущества частотных преобразователей ESQ-770:
- LCD-пульт отображает группы и коды параметров на русском языке
- Встроенный ПИД-регулятор: позволяет управлять системой в замкнутом контуре
- Автоматическое регулирование напряжения (AVR): Автоматически меняет выходное напряжение в зависимости от нагрузки.
- Управление моментом возможное в векторном режиме. Происходит автоматическое ограничение момента для предотвращения перегрузки по току.
- Имеются две независимые группы параметров электродвигателя, которые можно выбирать во время работы.
- Быстрое ограничение тока: Помогает избегать частых перегрузок по току и неисправности ПЧ
- Автоматически отслеживается выходной ток в процессе работы и напряжение на звене постоянного тока и пытается ограничить эти значения для избежания частых аварийных отключений.
- Определяет скорость вращающегося двигателя при пуске, «подхватывает» и осуществляет плавный разгон.
- Частотный преобразователь поддерживает различные типы сигналов энкодера: дифференциальный, открытый коллектор, резольвер
- Поддерживает работу с 3-мя протоколами передачи данных: Modbus, CAN (требуется расширительная плата энкодер+CAN SD6-PG01) и Profibus-DP (требуется расширительная плата Profibus-DP SD6-DP01, для ПЧ от 7,5 кВт)
Перед началом использования преобразователя частоты ESQ-770 рекомендуем ознакомиться с руководством по эксплуатации (см. раздел Документация)
| Напряжение питания | 380В (-15%~20%), 3 ф. |
| Применяемый двигатель | 22/30 кВт |
| Номинальный выходной ток | 45/60 А |
| Перегрузочная способность | G тип (общепромышленная): 150% номинального тока в течение 1 мин. P тип (Насосная, вентиляторная): 110% номинального тока в течение 1 мин. |
| Степень защиты | IP 20 |
| Режим управления двигателем | 0: Скалярное управление (V/F) 1: Векторное управление без ОС (SVC) 2: Векторное управление с ОС (FVC) |
| Максимальная выходная частота | 0~500 Гц |
| Точность задания частоты | Цифровая настройка: 0,01 Гц Аналоговая настройка: 0,025 % от максимальной частоты |
| Характеристики V/F | Линейная, многоточечная, квадратичная, раздельная |
| Протокол связи | Поддерживает работу с 3-мя протоколами передачи данных: Modbus (есть) CAN (требуется расширительная плата энкодер+CAN SD6-PG01) Profibus-DP (требуется расширительная плата Profibus-DP SD6-DP01, для ПЧ от 7,5 кВт) |
| Защитные функции |
Защита от короткого замыкания в момент запуска. |
| Габаритные размеры (ШхВхГ) | 245х337х188 мм |
|
Дополнительные опции |
|
|
Модель |
Частотный преобразователь ESQ-770-4T0220G/0300P 22/30кВт, 380В |
|
Сетевой (входной) дроссель |
Входной дроссель ACL-SN-022 22кВт |
|
Моторный (выходной) дроссель |
Выходной дроссель OCL-SN-022 22кВт |
|
Входной ЭМИ фильтр |
Входной ЭМИ фильтр RFI-SN-022 22кВт, 380В |
|
Выходной ЭМИ фильтр |
Выходной ЭМИ фильтр RFO-SN-022 22кВт, 380В |
|
Тормозной прерыватель |
Встроен |
|
Тормозной резистор |
Тяжёлая нагрузка: |
|
Выносной пульт |
Съемный пульт управления. |
|
Крепежное основание выносного пульта |
Крепёжное основание выносного пульта управления для ESQ-770 |
|
Кабель для выносного пульта |
Кабель управления ESQ-8PIN-1 (Витая пара) |
|
Платы расширения |
Карта протокола PROFIBUS SD6-DP01 для ESQ-770 (от 7,5 кВт) |
