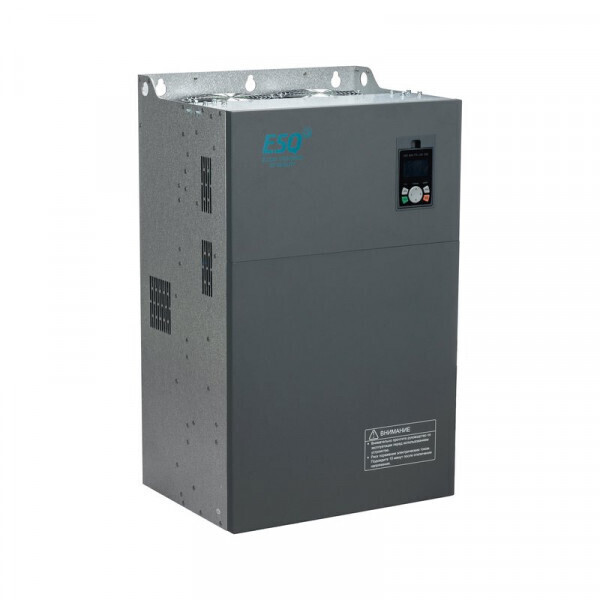

Частотный преобразователь ESQ-770-4T2500G/2800P 250/280кВт 380В

0 руб.
Артикул:
В наличии

Цена по запросу

Частотный преобразователь ESQ-770-4T2500G/2800P

  • Производитель: ESQ
  • Напряжение питания: 380В (-15%~20%), 3 ф.
  • Применяемый двигатель: 250/280 кВт
  • Выходной ток (А): 465/520 А
  • Дискретные входы: 6
  • Протоколы передачи данных: Modbus
  • Режим управления двигателем: Скалярное/Векторное управление
  • Степень защиты (IP)20
  • Габариты (ШхВхГ): 500х940х369 мм
  • Температура окружающей среды: -10°C ~ +40°C

ESQ-770-4T2500G/2800P - Универсальный векторный преобразователь частоты, предназначен для использования в большинстве технологических процессов, связанных с необходимостью регулирования скорости вращения электродвигателя и автоматизации систем управления.

Отдел продаж: sales@segnetics-russia.ru

  • Описание
  • Документация

Частотный преобразователь ESQ-770-4T2500G/2800P 250/280кВт 380В

Серия ESQ-770 характеризуется высокоэффективными алгоритмами скалярного (V/F) и векторного управления, поддержанием высокого крутящего момента на низких частотах и способностью выдерживать перегрузки.
ESQ-770 обладает высокой производительностью, имеет встроенную функцию управления по интерфейсу RS-485, способен адаптироваться к низкому качеству электропитания. Данный преобразователь может применяться на бумажном, текстильном производстве, станочном, упаковочном оборудовании, в производстве продуктов питания, подходит для насосов и вентиляторов.

Доступно управление с пульта управления, с клемм управления, по интерфейсу RS-485. Можно выбирать в зависимости от требуемых задач.

Возможна эксплуатация до +50°C при уменьшении номинальной нагрузки с расчетом: 1.5% на каждый 1°C.

Преимущества частотных преобразователей ESQ-770:

  • LCD-пульт отображает группы и коды параметров на русском языке
  • Встроенный ПИД-регулятор: позволяет управлять системой в замкнутом контуре
  • Автоматическое регулирование напряжения (AVR): Автоматически меняет выходное напряжение в зависимости от нагрузки.
  • Управление моментом возможное в векторном режиме. Происходит автоматическое ограничение момента для предотвращения перегрузки по току.
  • Имеются две независимые группы параметров электродвигателя, которые можно выбирать во время работы.
  • Быстрое ограничение тока: Помогает избегать частых перегрузок по току и неисправности ПЧ
  • Автоматически отслеживается выходной ток в процессе работы и напряжение на звене постоянного тока и пытается ограничить эти значения для избежания частых аварийных отключений.
  • Определяет скорость вращающегося двигателя при пуске, «подхватывает» и осуществляет плавный разгон.
  • Частотный преобразователь поддерживает различные типы сигналов энкодера: дифференциальный, открытый коллектор, резольвер
  • Поддерживает работу с 3-мя протоколами передачи данных: Modbus, CAN (требуется расширительная плата энкодер+CAN SD6-PG01) и Profibus-DP (требуется расширительная плата Profibus-DP SD6-DP01, для ПЧ от 7,5 кВт)

Перед началом использования преобразователя частоты ESQ-770 рекомендуем ознакомиться с руководством по эксплуатации (см. раздел Документация)

Технические характеристики ESQ-770-4T2500G/2800P
Напряжение питания 380В (-15%~20%), 3 ф.
Применяемый двигатель 250/280 кВт
Номинальный выходной ток 465/520 А
Перегрузочная способность G тип (общепромышленная): 150% номинального тока в течение 1 мин.
P тип (Насосная, вентиляторная): 110% номинального тока в течение 1 мин.
Степень защиты IP 20
Режим управления двигателем 0: Скалярное управление (V/F)
1: Векторное управление без ОС (SVC)
2: Векторное управление с ОС (FVC)
Максимальная выходная частота 0~500 Гц
Точность задания частоты Цифровая настройка: 0,01 Гц
Аналоговая настройка: 0,025 % от максимальной частоты
Характеристики V/F Линейная, многоточечная, квадратичная, раздельная
Протокол связи Поддерживает работу с 3-мя протоколами передачи данных:
Modbus (есть)
CAN (требуется расширительная плата энкодер+CAN SD6-PG01)
Profibus-DP (требуется расширительная плата Profibus-DP SD6-DP01, для ПЧ от 7,5 кВт)
Защитные функции

Защита от короткого замыкания в момент запуска.
Защита от пропадания фаз по входу и выходу.
Защита от перегрузок по току и напряжению.
Защита от пониженного напряжения.
Защита от перегрева.
Защита от перегрузки

Габаритные размеры (ШхВхГ)  500х940х369 мм


Дополнительные опции

Модель

Частотный преобразователь ESQ-770-4T2500G/2800P 250/280кВт, 380В

Сетевой (входной) дроссель

Входной дроссель ACL-SN-250 250кВт

Моторный (выходной) дроссель

Выходной дроссель OCL-SN-250 250кВт

Входной ЭМИ фильтр

Входной ЭМИ фильтр RFI-SN-250 250кВт, 380В

Выходной ЭМИ фильтр

Выходной ЭМИ фильтр RFO-SN-250 250кВт, 380В

Тормозной прерыватель

Тормозной прерыватель ESQDB-4045 (EDSDB-4045) — 6 шт.

Тормозной резистор

Тяжёлая нагрузка:
Тормозной резистор SN-18500W13.6RJ, 18500 Вт, 13.6 Ом — 6 шт.
Легкая нагрузка:
Тормозной резистор SN-10000W13.6RJ, 10000 Вт, 13.6 Ом — 6 шт.

Выносной пульт

Съемный пульт управления.

Крепежное основание выносного пульта

Крепёжное основание выносного пульта управления для ESQ-770

Кабель для выносного пульта

Кабель управления ESQ-8PIN-1 (Витая пара)

Платы расширения

Карта протокола PROFIBUS SD6-DP01 для ESQ-770 (от 7,5 кВт)
Плата энкодера SD6-PG01+ CAN для ESQ-770
