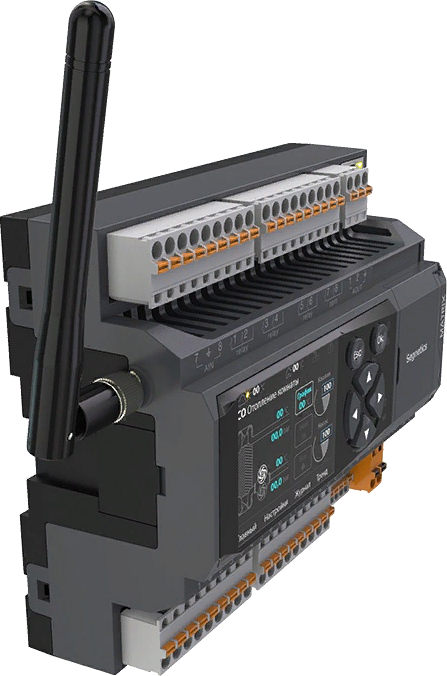

Контроллер Segnetics Matrix-1021-90-0

0 руб.
Артикул:
В наличии

  Контроллер нового поколения Matrix разработан специально для работы с большими потоками внешних данных. Высокая скорость, впечатляющая периферия, современный дизайн и отличное качество - свойства Matrix, которые решат большинство задач автоматизации просто и недорого.

Множество комбинаций I/O на борту.

 В контроллере Matrix сделаны аналоговые каналы универсальными. Теперь они конфигурируются программно как дискретные. Но самое главное - это возможность комбинировать платы УСО для получения оптимальных конфигураций I/O «на борту» контроллера для решения Ваших задач.

Высокоскоростная системная шина

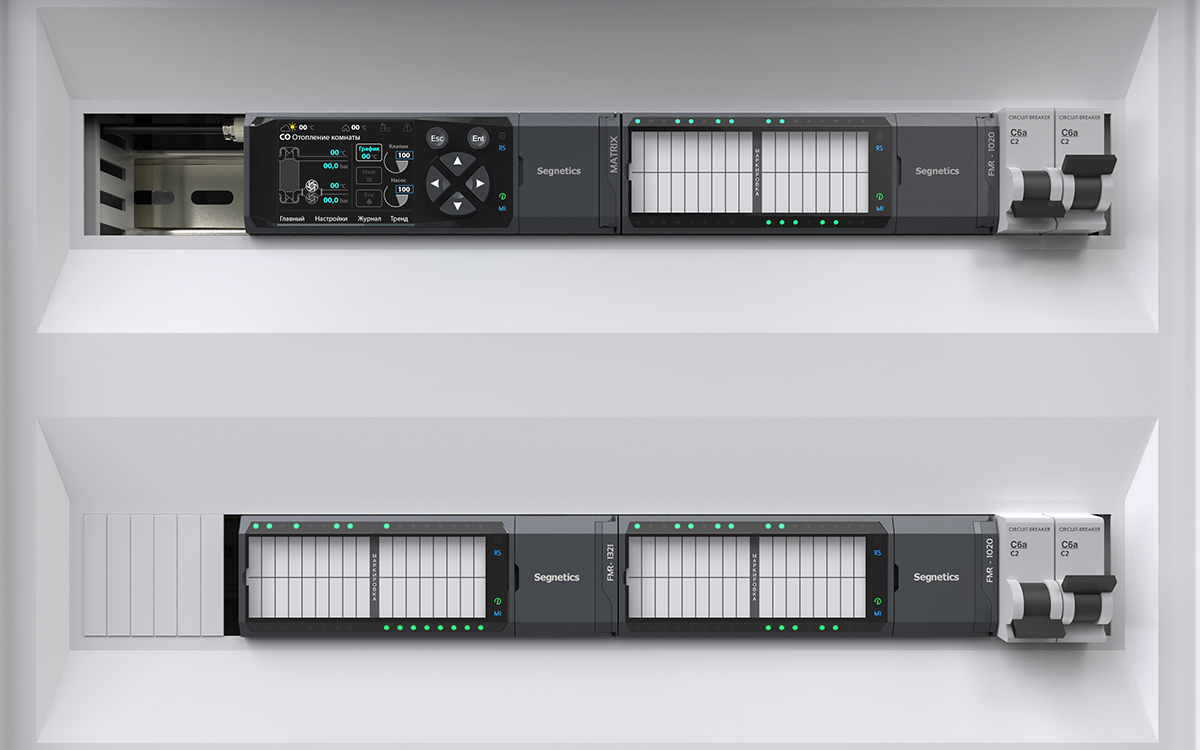

  К Matrix можно подключить до 244 модулей расширения FMR. Это примерно 7500 дискретных входов/выходов*. За счет высокой скорости шины стало возможным опрашивать модули синхронно с работой основной программы, то есть в тике системы. Например, за 50 мс обрабатывается до 2500 I/O* (при длине линий связи до 2,3 км). При этом назначение адресов автоматизировано, внедрены специальные процедуры диагностики и обработки ошибок.

  Средства разработки позволяют на основе шины Matrix построить систему, которая будет работать как единый контроллер, нивелируя недостатки распределенной системы.

Гибкая конфигурация коммуникационных портов

В Matrix предусмотрен широкий набор коммуникационных карт, позволяющий поддерживать одновременную работу до 6-ти локальных сетей. Два порта RS-485 присутствуют в каждом контроллере независимо от исполнения. Опционально можно расширить возможности, выбрав модификацию с RS-232, CAN, Ethernet, USB, MBus или дополнить количество портов RS-485. В дополнение, через встроенный web-сервер Вы можете поменять системные настройки контроллера.
Matrix прекрасно подойдет в качестве сервера для разнородных локальных систем.

Встроенный модем

Удаленное управление объектом - необходимая функция при построении современных АСУТП. Используя Matrix с 3G модемом и ПО SMConnect, вы можете управлять, отслеживать состояние, производить обслуживание Ваших систем по всему миру. Теперь Вы имеете доступ к Вашему контроллеру через интернет независимо от его расположения.

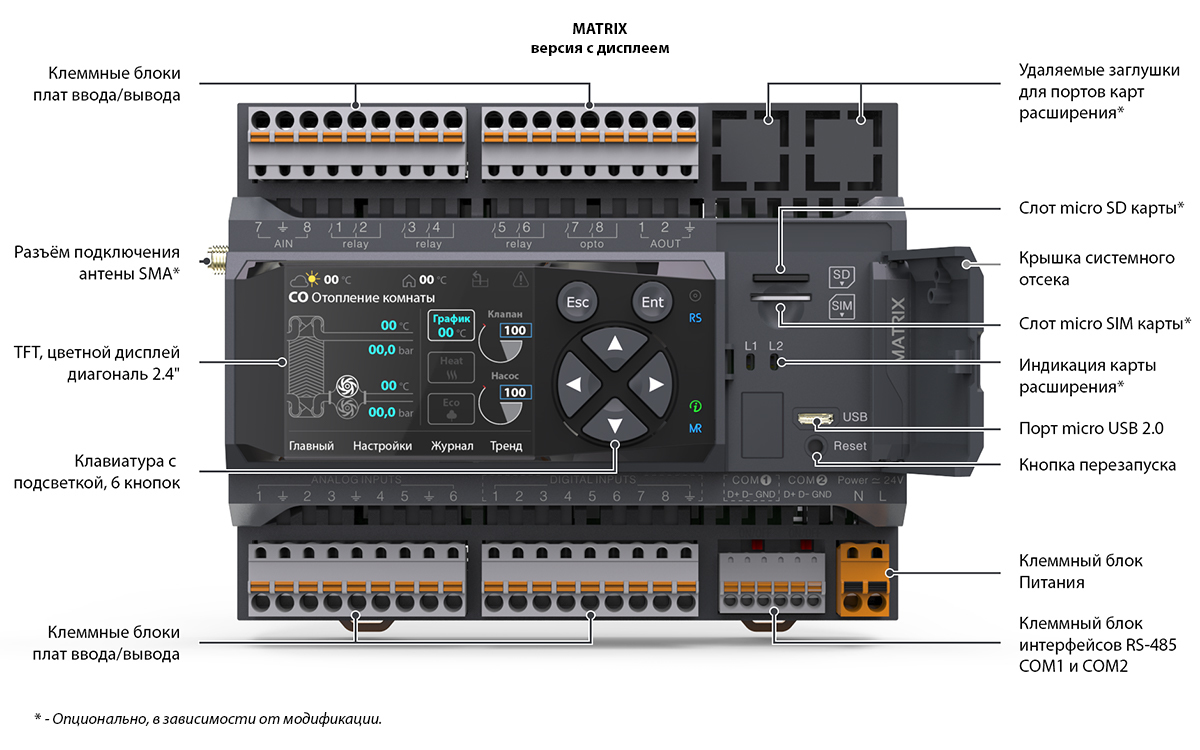

Дисплей и визуализация

Графический цветной дисплей диагональю 2,4", силиконовая клавиатура с тактильным эффектом и подсветкой, а также видеоускоритель OpenGL, позволяющий строить красочные и плавно работающие пользовательские интерфейсы, выводить различные объекты визуализации, графики процессов, текст и анимацию.

  • Описание
  • Документация
Дискретные входы
Количество 8
Номинальное напряжение 24В AC/DC
Гальваническая изоляция Групповая, по 8 входов в группе
Дискретные выходы
Количество и тип

5 - Реле

1 - Оптореле

Тип защиты Комбинированный
Аналоговые входы
Количество 8
Поддержка датчиков RTD,
NTC,
Конфигурируемый пользователем
Режимы работы Измерение температуры: разрешение 0,1ºC,
Измерение сигнала 0-10В: разрешение 3мВ,
Измерение сигнала 4-20мА: разрешение 6мкА
Режим дискретного входа
Тип защиты Комбинированный, до 36В
Аналоговые выходы
Количество 4
Максимально допустимый ток нагрузки 5мА
Тип защиты Комбинированный, до 36В
Питание
Номинальное напряжение 24В AC/DC
Рабочий диапазон 16…48VDC
18…36VAC
Максимально допустимое напряжение 60В
Потребляемая мощность до 5,4Вт
Питание от USB Для конфигурирования и обновления ПО
Защита Тип: Сменный плавкий предохранитель 2А,
Класс: III
Интерфейсы
RS-485
(COM1)
Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU
RS-485
(COM2)
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2

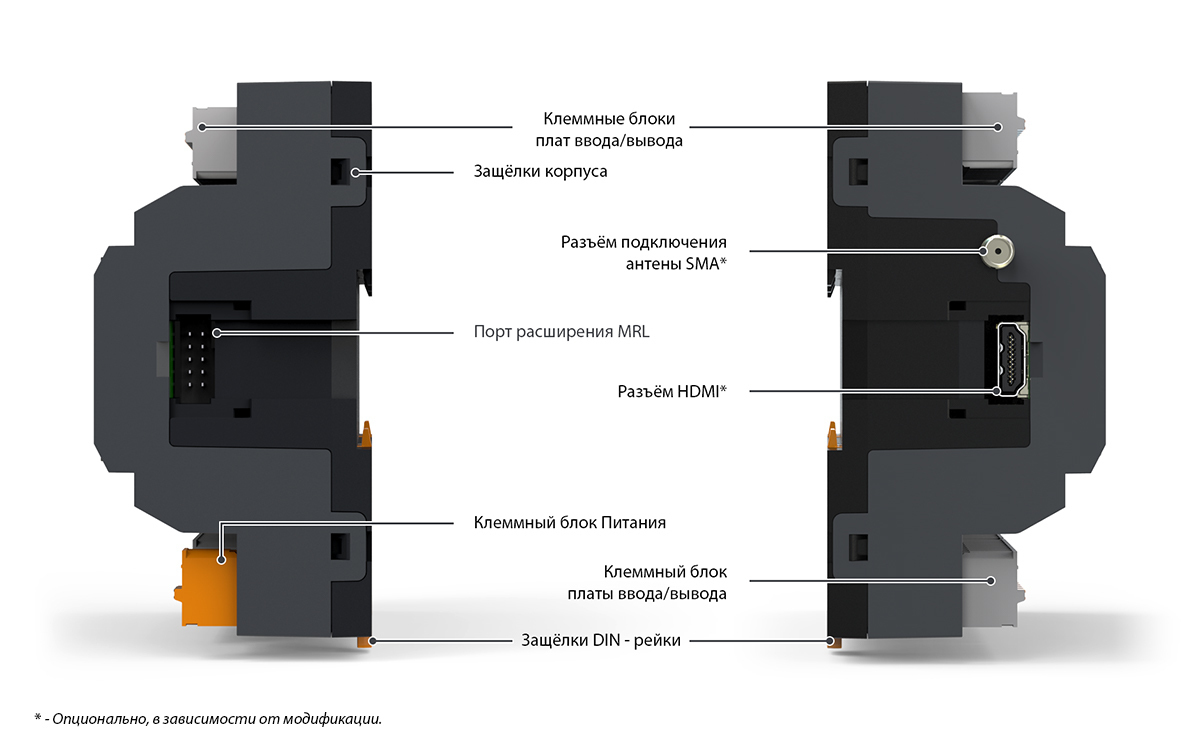

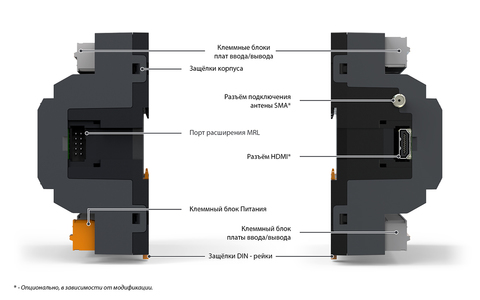

Порт расширения

Системная шина: MR-Bus2

USB-device USB 2.0,
Разъём: типа Micro-B
Слот карт памяти ** MircoSD, до 32 Гб
GSM 3Gмодем ** SIM-карты: стандарт MicroSIM,
Диапазоны: GSM/GPRS/EDGE + UMTS/HSPA до 7.2Мбит/с,
Сообщения SMS
HDMI ** 1080p, True Color
Слот сетевых карт с дополнительными интерфейсами Ethernet LAN 100 Мбит/с,
USB Host 2.0, RS-485 Modbus,
RS-232, CAN Bus, M-Bus
HMI
Клавиатура 6 кнопок
Графический дисплей TFT, цветной «TrueColor»,
диагональ 2.4"

Разрешение дисплея

320 х 240 точек

Сенсорный экран

Резистивный, по всей зоне дисплея

Часы реального времени

Сменная батарея CR1632

Звуковая сигнализация

Однотональная

Светодиодная индикация

4 индикатора: состояния, обмена, пользовательский,
До 32 индикаторов состояния I/O*





Вычислительная подсистема
Процессор TI SITARA AM3354 с ядром Cortex-A8, 1 ГГц
Графический ускоритель PowerVR SGX
(1.6GFlops, OpenGL ES 2.0)

Встроенная память

4 GB, eMMC Flash

Оперативная память

512 Mb, DDR3

Операционная система Linux Debian + автоматический режим Suspend
Размеры
Ширина 140 мм
Высота

110 мм

Глубина

55 мм

Вес

360 г

Крепление DIN-рейка Тип: ТН35 / 7.5 / 15
Условия использования
Температура от -20°С до +55°С
без замораживания
Влажность до 90%
без конденсации
Комплектация
Дисплей, клавиатура Есть
Modem Есть
HDMI Нет
SD Card Есть

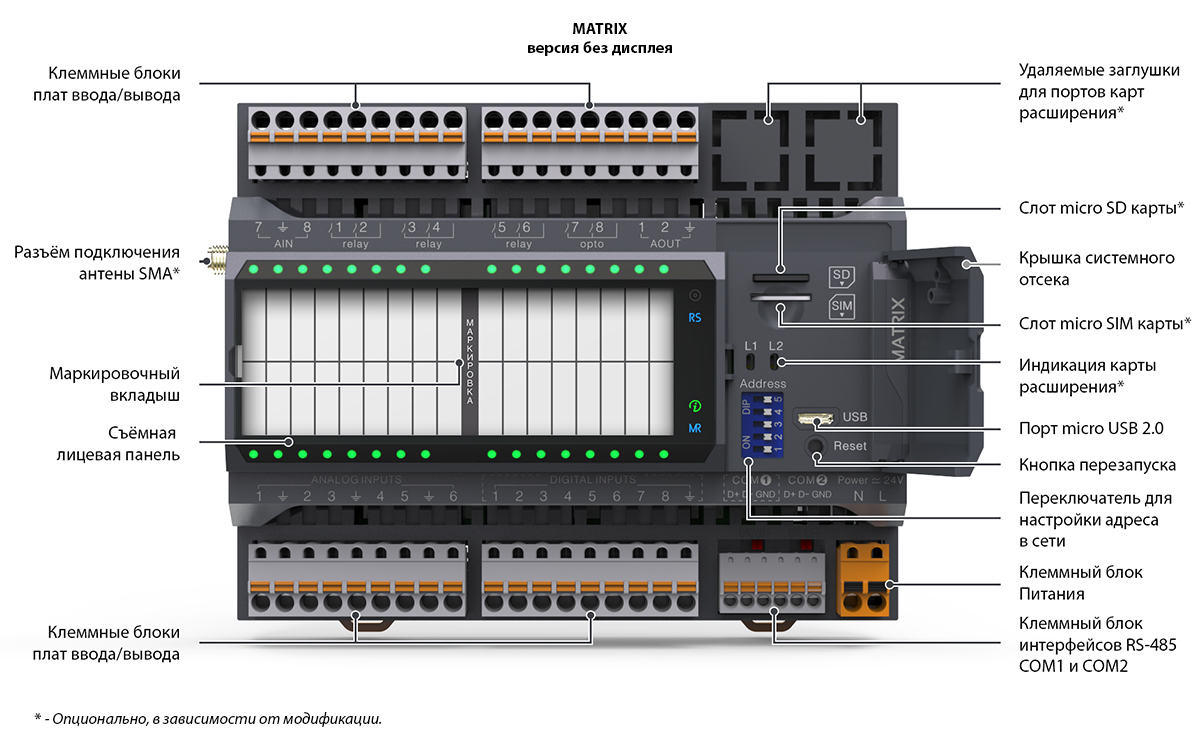

* Только для исполнений без дисплея.
** Дополнительные опции.
