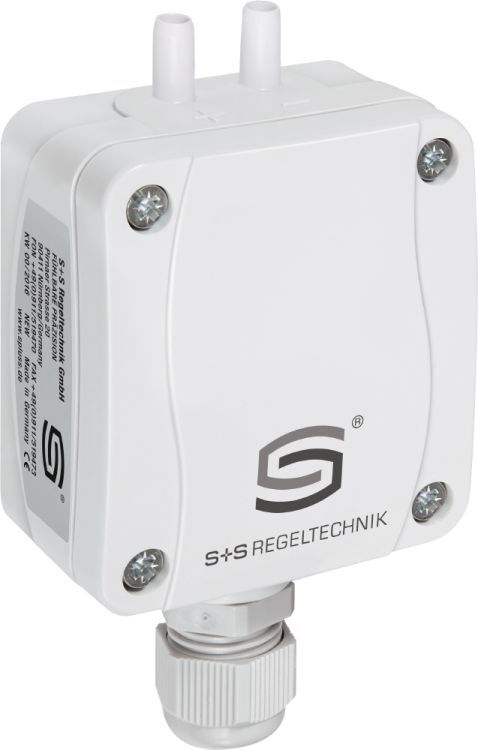

PREMASGARD 2116 Преобразователь давления S+S Regeltechnik
Цена по запросу
Преобразователь давления S+S Regeltechnik PREMASGARD 2116
- Серия: PREMASGARD® 211x
- Присоединительные патрубки сверху
- Корпус с быстрозаворачиваемыми винтами
- Диапазон давлений: ±10000Pa
- Тип давления: дифференциальное
- Выход: 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
- Тип подключения: по трехпроводной схеме
- Функция измерения: разность давлений, объемный расход
- Степень защиты: IP 67 (согласно EN 60 529)
- Напряжение питания: 24 В перем./ пост. тока (±10 %)
- Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1)
Дифференциальный преобразователь давления и объемного расхода, вкл. комплект соединительных деталей, компактное исполнение, настраиваемый, калибруемый, с переключением между несколькими диапазонами и активным выходом
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
PREMASGARD 2116 Преобразователь давления S+S Regeltechnik
Компактные калибруемые датчики давления серии PREMASGARD® 211x ⁄ 212x ⁄ 212x - SD имеют 8 переключаемых измерительных диапазонов, 2 переключаемых выходных сигналов (16 устройств в одном) и дисплей (опционально) и служат для измерения избыточного давления, разрежения и разности давлений и объемного расхода воздуха. Пьезорезистивный измерительный элемент с компенсацией температуры гарантирует высокую достоверность и точность. Датчики давления оснащаются кнопкой ручной коррекции нуля и имеют регулируемое смещение. Они находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, кухонных помещениях, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями. Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных патрубка, винты).
Характеристики PREMASGARD 2116
| Напряжение питания | 24 В перем. ⁄ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность | < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока |
| Нагрузка | Ra (Ом) = 25 ...450 Ом для варианта I |
| Сопротивление нагрузки | RL > 25 кОм для варианта U |
| Выход | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Тип подключения | по трехпроводной схеме |
| Функция измерения |
разность давлений,
объемный расход (выходной сигнал с извлечением квадратного корня)
|
| Диапазон измерения | переключение между 8 диапазонами |
| Температура среды | −20…+50 °C (температурной компенсацией 0...+50 °C) |
| Подвод давления | с соединительным штуцером для напорного шланга Ø 6 мм |
| Диапазон давлений | ±10000Pa |
| Тип давления | дифференциальное |
| Диапазон измерения давления | 0... +4000Па/4000... +4000Па 0... +6000Па/6000... +6000Па 0... +8000Па/8000... +8000Па 0... +10000Па/10000... +10000Па |
| Степень защиты | IP 67 (согласно EN 60 529) Корпус проверен TÜV SÜD, отчет 713139052 (Tyr 1) |
| Нормы | соответствие CE нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU |
| Среда | чистый воздух, неагрессивные негорючие газы |
| Фильтрация сигналов | переключаемая 1 c ⁄ 10 c |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) |
