PREMASREG 7115-UW Q LCD Преобразователь давления S+S Regeltechnik
Цена по запросу

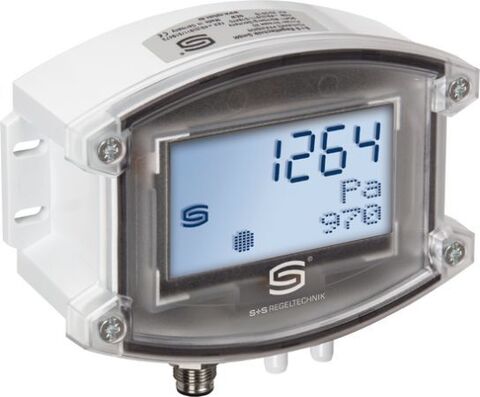

Датчик давления S+S Regeltechnik PREMASREG 7115-UW Q LCD
- Серия: PREMASREG® 711x
- Кабельное соединение: разъем M12 (штекер, 12-контактный, A-кодирование)
- Дисплей с подсветкой, трехстрочный
- Присоединительные патрубки снизу
- Диапазон давлений: ±5000Pa
- Выход: 0–10 В; 1 переключающий (24 В), омическая нагрузка 1 А
- Тип подключения: по трехпроводной схеме
- Функция измерения: разность давлений, два давления (2 измерительных канала)
- Степень защиты: IP 65 (согласно EN 60 529)
- Напряжение питания: 24 В перем./ пост. тока (±10 %)
- Размеры корпуса: 126 x 90 x 50 мм (Tyr 2)
Преобразователь давления измерительный и преобразователь давления измерительный дифференциальный ⁄ реле давления, вкл. комплект соединительных деталей, с переключением между несколькими диапазонами и настраиваемым, релейным и активным выходом
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
PREMASREG 7115-UW Q LCD Датчик давления S+S Regeltechnik
Электронные датчики и реле давления PREMASREG 711x имеют 8 переключаемых измерительных диапазонов, оснащены релейным выходом, аналоговым выходом и дисплеем для настройки точки переключения, а также индикации ФАКТИЧЕСКОГО давления (восемь приборов в одном + дифференциальное реле давления ⁄реле контроля давления, аналоговый датчик давления).
Датчик давления PREMASREG 7115-UW Q LCD с корпусом из ударопрочного пластика, с разъемом M12 согласно DIN EN 61076-2-101 и штуцеры для подвода давления (в качестве опции быстроразъемное соединение) служит для измерения повышенного давления, пониженного давления или разности давлений в чистом воздухе с переключением предельных значений. Пьезорезистивный измерительный элемент гарантирует высокую достоверность и точность.
Датчики давления применяются в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, на кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями. Измеряемой средой является воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества.
Датчик давления имеет кнопку для ручной настройки нулевой точки (автоматическая калибровка нулевой точки в качестве опции), а также потенциометр для настройки точки переключения и потенциометр для коррекции предельного значения. Датчик откалиброван на заводе.
Прибор поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Характеристики PREMASREG 7115-UW Q LCD
| Напряжение питания | 24 В перем. ⁄ пост. тока (±20 %) |
|---|---|
| Потребляемая мощность | < 1,0 Вт/ 24 В пост. тока; < 2,2 В·А перем. тока/ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Выход | 0–10 В; 1 переключающий (24 В), омическая нагрузка 1 А |
| Тип подключения | по трехпроводной схеме |
| Диапазон измерения | переключение между 2 × 8 диапазонами измерения |
| Температура среды | −20…+50 °C |
| Подвод давления | в стандартном исполнении с помощью штуцеров для напорного шланга диаметром 6 мм |
| Диапазон давлений | ±5000Pa |
| Тип давления | дифференциальное |
| Диапазон измерения давления | 0...1000 Pa / – 1000 ... + 1000 Pa 0...2000 Pa / – 2000 ... + 2000 Pa 0...3000 Pa / – 3000 ... + 3000 Pa 0...5000 Pa / – 5000 ... + 5000 Pa |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU |
| Среда | чистый воздух, неагрессивные негорючие газы |
| Фильтрация сигналов | переключаемая 1 с ⁄ 10 с (посредством DIP-переключателя) |
| Эл. подключение | 0,14–1,5 мм², через вставную клемму с винтовым зажимом |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовый шлиц), цвет транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 126 x 90 x 50 мм (Tyr 2) |
| Комплектация: | дисплей с подсветкой, трехстрочный,вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренного давления и/ или задаваемого давления, а также для настройки автоматической калибровки нуля |
