PREMASREG 7161-U VA LCD Датчик объемного расхода S+S Regeltechnik

0 руб.
Артикул: 2004-6192-4200-021
В наличии

Цена по запросу

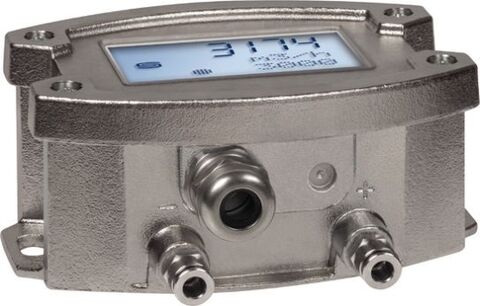

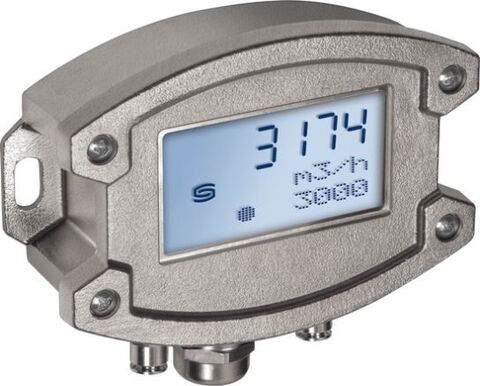

Датчик объемного расхода S+S Regeltechnik PREMASREG 7161-U VA LCD

  • Серия: PREMASREG® 716x-VA
  • Корпус из высококачественной стали V4A (1.4571)
  • Кабельное соединение: резьбовой кабельный ввод из высококачественной стали V2A (1.4305) (M 20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм)
  • Дисплей с подсветкой, трехстрочный
  • Присоединительные патрубки снизу
  • Диапазон измерения давление / объемный расход: 0...1000 Па / 94800 м³⁄ч
  • Единицы: м³ ⁄ с, м³ ⁄ мин, м³ ⁄ ч, л  ⁄ с,  л  ⁄ мин, л ⁄ ч, %, см (настраиваемые)
  • Выход: 0–10 В; 1 переключающий (24 В), омическая нагрузка 1 А
  • Тип подключения: по трехпроводной схеме
  • Функция измерения: объемный расход, разность давлений,
    контроль работы фильтров, уровень наполнения (настраиваемая)
  • Степень защиты: IP 65 (согласно EN 60 529)
  • Напряжение питания: 24 В перем./ пост. тока (±10 %)
  • Размеры корпуса: 143  x  97  x  61 мм  (Tyr 2E)

Измерительный преобразователь ⁄ реле давления ⁄ реле контроля давления для объемного расхода, разности давлений, контроля работы фильтров и измерения уровня жидкости, вкл. комплект соединительных деталей



Отдел продаж: sales@segnetics-russia.ru

  • Описание
  • Документация

PREMASREG 7161-U VA LCD Датчик давления S+S Regeltechnik

Электронный датчик и реле давления PREMASREG® 716x служат для измерения объемного расхода, разности давлений и уровня жидкости, а также контроля работы фильтров на основании измерения давления в чистом воздухе. Эти устройства с корпусом из высококачественной стали V4A, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101 и подвод давления посредством быстроразъемного соединения (в качестве опции резьбовое соединение) оснащены релейным выходом, аналоговым выходом и дисплеем с фоновой подсветкой для настройки точки переключения и индикации ФАКТИЧЕСКИХ значений. Пьезорезистивный чувствительный элемент гарантирует высокую достоверность и точность.
Датчик давления PREMASREG 7161-U VA LCD применяется в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, на кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями. Измеряемой средой является воздух (без конденсата) или газообразные, негорючие вещества.
Он оснащен кнопкой ручной коррекции нуля, а также потенциометром для коррекции верхнего предельного значения. Ввод параметров осуществляется с помощью меню и трех клавиш посредством дисплея. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку. Прибор поставляется с комплектом соедини-тельных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).

Характеристики PREMASREG 7161-U VA LCD

Напряжение питания 24 В перем. / пост. тока (± 10 %)  и  15...36 В пост. тока
Потребляемая мощность < 1,5 В·А  ⁄  24 В пост. тока, < 2,8 В·А  ⁄  24 В перем. тока
Сопротивление нагрузки RL > 5 кОм
Выход 0–10 В; 1 переключающий (24 В), омическая нагрузка 1 А
Тип подключения по трехпроводной схеме
Диапазон измерения 10...100 % (настраиваемые)
Температура среды −20…+50 °C
Подвод давления в стандартном исполнении с помощью быстроразъемного соединения из нержавеющей стали для напорного шланга из ПВХ диаметром 6 мм (наружный диаметр)
Диапазон давлений 1000Pa
Тип давления дифференциальное
Диапазон измерения давления 0 ... 1000 Pa,
Объемный расход: 10...100 % [м3/с] [м3/мин] [м3/ч] [л/с] [л/мин] [л/ч]
Загрязнение фильтра: 10...100 %
Уровень наполнения: 0–8... 14 см
Степень защиты IP 65 (согласно EN 60 529)
Нормы соответствие CE нормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU
Среда чистый воздух, неагрессивные негорючие газы
Фильтрация сигналов переключаемая  1 с  ⁄  10 с
Эл. подключение 0,14–1,5 мм², через вставную клемму с винтовым зажимом
Подсоединение кабеля резьбовой кабельный ввод из высококачественной стали V2A (1.4305) (M 20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм)
Корпус из высококачественной стали V4A (1.4571),
с недеформируемым резьбовым соединением крышки, ударопрочный, высокая устойчивость к электромагнитным помехам, устойчивый к коррозии, температурным влияниям, погодным воздействиям и ультрафиолетовому излучению
Размеры корпуса 143  x  97  x  61 мм  (Tyr 2E)
Комплектация: дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина х высота),  для индикации объемного расхода, разности давлений, степени загрязнения или уровня наполнения, а также для настройки порога переключения, коэффициента K, границ диапазона измерения и для прочих настроек
