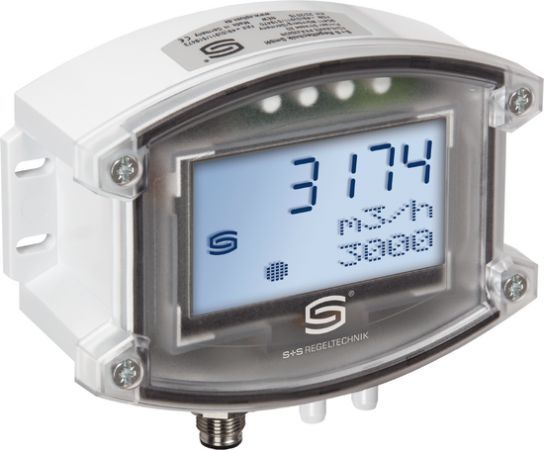

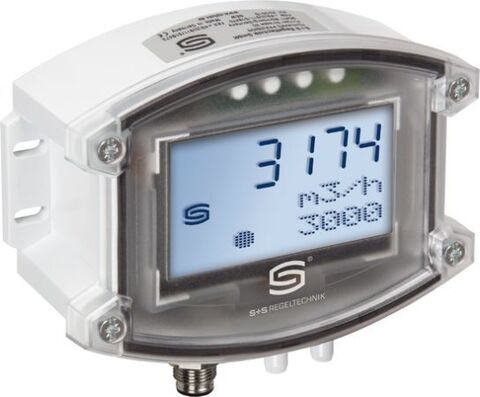

PREMASREG 7165-UW Q LCD Датчик объемного расхода S+S Regeltechnik
Цена по запросу
Датчик объемного расхода S+S Regeltechnik PREMASREG 7165-UW Q LCD
- Серия: PREMASREG® 716x
- Кабельное соединение: разъем M12 (штекер, 12-контактный, A-кодирование)
- Дисплей с подсветкой, трехстрочный
- Присоединительные патрубки снизу
- Диапазон измерения давление / объемный расход: 0...5000 Па / 212100 м³⁄ч
- Единицы: м³ ⁄ с, м³ ⁄ мин, м³ ⁄ ч, л ⁄ с, л ⁄ мин, л ⁄ ч, %, см (настраиваемые)
- Выход: 0–10 В; 1 переключающий (24 В), омическая нагрузка 1 А
- Тип подключения: по трехпроводной схеме
- Функция измерения: объемный расход, разность давлений,
контроль работы фильтров, уровень наполнения (настраиваемая) - Степень защиты: IP 65 (согласно EN 60 529)
- Напряжение питания: 24 В перем./ пост. тока (±10 %)
- Размеры корпуса: 126 x 90 x 50 мм (Tyr 2)
Измерительный преобразователь ⁄ реле давления ⁄ реле контроля давления для объемного расхода, разности давлений, контроля работы фильтров и измерения уровня жидкости, вкл. комплект соединительных деталей
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
PREMASREG 7165-UW Q LCD Датчик давления S+S Regeltechnik
Электронный датчик и реле давления PREMASREG® 716x служат для измерения объемного расхода, разности давлений и уровня жидкости, а также контроля работы фильтров на основании измерения давления в чистом воздухе. Эти устройства с корпусом из ударопрочного пластика, оснащены релейным выходом, аналоговым выходом и дисплеем с фоновой подсветкой для настройки точки переключения и индикации ФАКТИЧЕСКИХ значений. Пьезорезистивный измерительный элемент гарантирует высокую достоверность и точность.
Датчик давления PREMASREG 7165-UW Q LCD применяется в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, на кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями. Измеряемой средой является воздух (без конденсата) или газообразные, негорючие вещества.
Он оснащен кнопкой ручной коррекции нуля, а также потенциометром для коррекции верхнего предельного значения. Ввод параметров осуществляется с помощью меню и трех клавиш посредством дисплея. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку. Прибор поставляется с комплектом соедини-тельных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Характеристики PREMASREG 7165-UW Q LCD
| Напряжение питания | 24 В перем. / пост. тока (± 10 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,5 В·А ⁄ 24 В пост. тока, < 2,8 В·А ⁄ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Выход | 0–10 В; 1 переключающий (24 В), омическая нагрузка 1 А |
| Тип подключения | по трехпроводной схеме |
| Диапазон измерения | 10...100 % (настраиваемые) |
| Температура среды | −20…+50 °C |
| Подвод давления | в стандартном исполнении с помощью штуцеров для напорного шланга диаметром 6 мм |
| Диапазон давлений | 5000Pa |
| Тип давления | дифференциальное |
| Диапазон измерения давления | 0 ... 5000 Pa, Объемный расход: 10...100 % [м3/с] [м3/мин] [м3/ч] [л/с] [л/мин] [л/ч] Загрязнение фильтра: 10...100 % Уровень наполнения: 0–39... 72 см |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU |
| Среда | чистый воздух, неагрессивные негорючие газы |
| Фильтрация сигналов | переключаемая 1 с ⁄ 10 с |
| Эл. подключение | 0,14–1,5 мм², через вставную клемму с винтовым зажимом |
| Подсоединение кабеля | разъем M12 (штекер, 12-контактный, A-кодирование) согласно DIN EN 61076-2-101 |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовый шлиц), цвет транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 126 x 90 x 50 мм (Tyr 2) |
| Комплектация: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина х высота), для индикации объемного расхода, разности давлений, степени загрязнения или уровня наполнения, а также для настройки порога переключения, коэффициента K, границ диапазона измерения и для прочих настроек |
