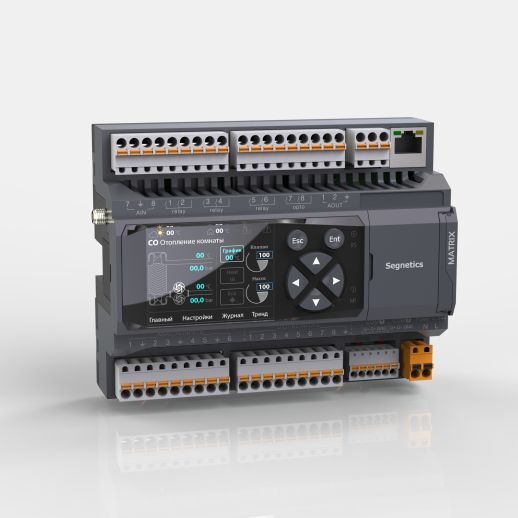

Контроллер Segnetics Matrix-1320-70-4
Контроллер Segnetics Matrix-1320-70-4
- клавиатура 6 кнопок
- Аналоговые входы (AIN): 6
- Аналоговые выходы (AOUT): 2
- Дискретные входы (DIN): 8
- Дискретные выходы (DOUT relay): 6
- Дискретные выходы (DOUT triac): 2
- Дискретные выходы (DOUT opto): 2
- USB для конфигурирования, RS-485
!!! Новая модель - на конце цифра 4: MATRIX-xxxx-xx-4 !!!
Контроллер Segnetics Matrix был разработан для обработки больших объемов внешних данных. Его высокая скорость, впечатляющая периферия, современный дизайн и отличное качество делают его надежным решением для большинства задач автоматизации, предлагая простое и экономичное исполнение.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Контроллер Segnetics Matrix-1320-70-4 | Купить со склада в Москве - поставки по России
ВАЖНО! Для новых моделей контроллеров Segnetics MATRIX-хххх-хх-4 выпускаются новые сетевые модули NA-4XX. Старые модули NA-0XX и новые NA-4XX между собой несовместимы и не могут заменять друг друга!
Множество комбинаций I/O на борту.
В контроллере Matrix сделаны аналоговые каналы универсальными. Теперь они конфигурируются программно как дискретные. Но самое главное - это возможность комбинировать платы УСО для получения оптимальных конфигураций I/O «на борту» контроллера для решения Ваших задач.
Высокоскоростная системная шина

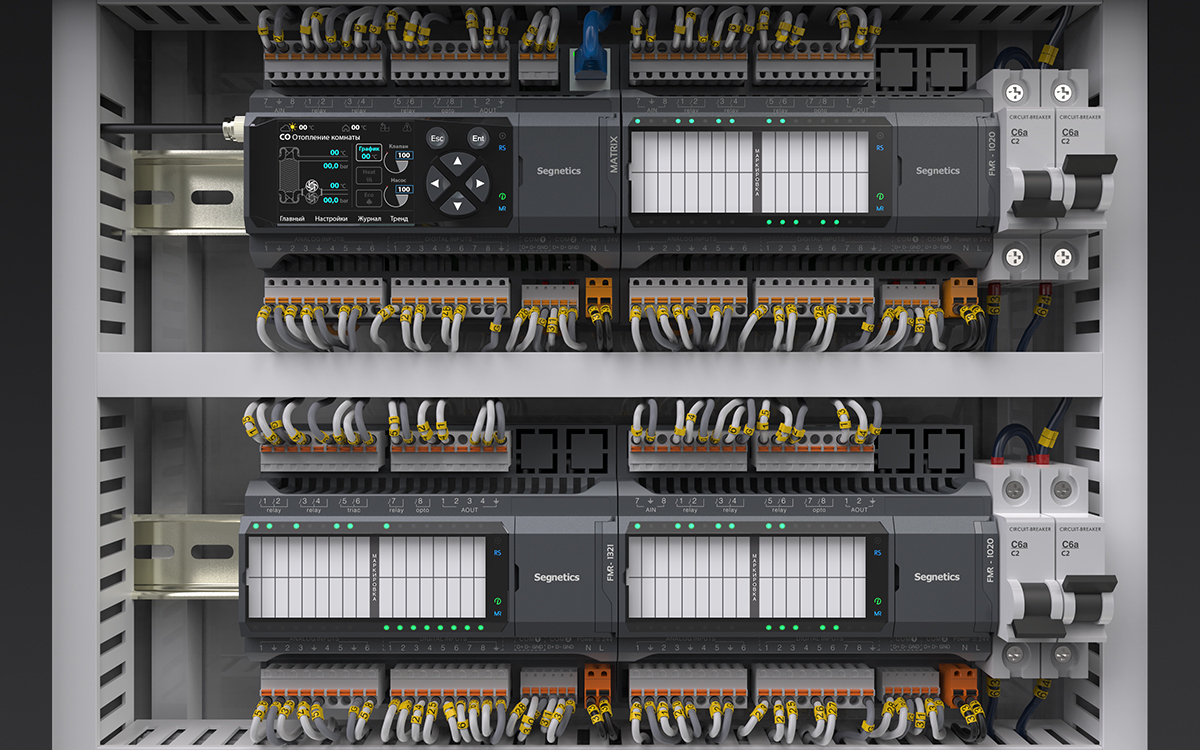

К Matrix можно подключить до 244 модулей расширения FMR. Это примерно 7500 дискретных входов/выходов*. За счет высокой скорости шины стало возможным опрашивать модули синхронно с работой основной программы, то есть в тике системы. Например, за 50 мс обрабатывается до 2500 I/O* (при длине линий связи до 2,3 км). При этом назначение адресов автоматизировано, внедрены специальные процедуры диагностики и обработки ошибок.
Средства разработки позволяют на основе шины Matrix построить систему, которая будет работать как единый контроллер, нивелируя недостатки распределенной системы.
Гибкая конфигурация коммуникационных портов
В Matrix предусмотрен широкий набор коммуникационных карт, позволяющий поддерживать одновременную работу до 6-ти локальных сетей. Два порта RS-485 присутствуют в каждом контроллере независимо от исполнения. Опционально можно расширить возможности, выбрав модификацию с RS-232, CAN, Ethernet, USB, MBus или дополнить количество портов RS-485. В дополнение, через встроенный web-сервер Вы можете поменять системные настройки контроллера.
Matrix прекрасно подойдет в качестве сервера для разнородных локальных систем.

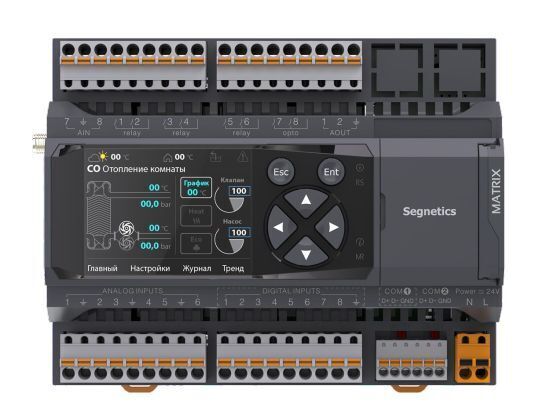

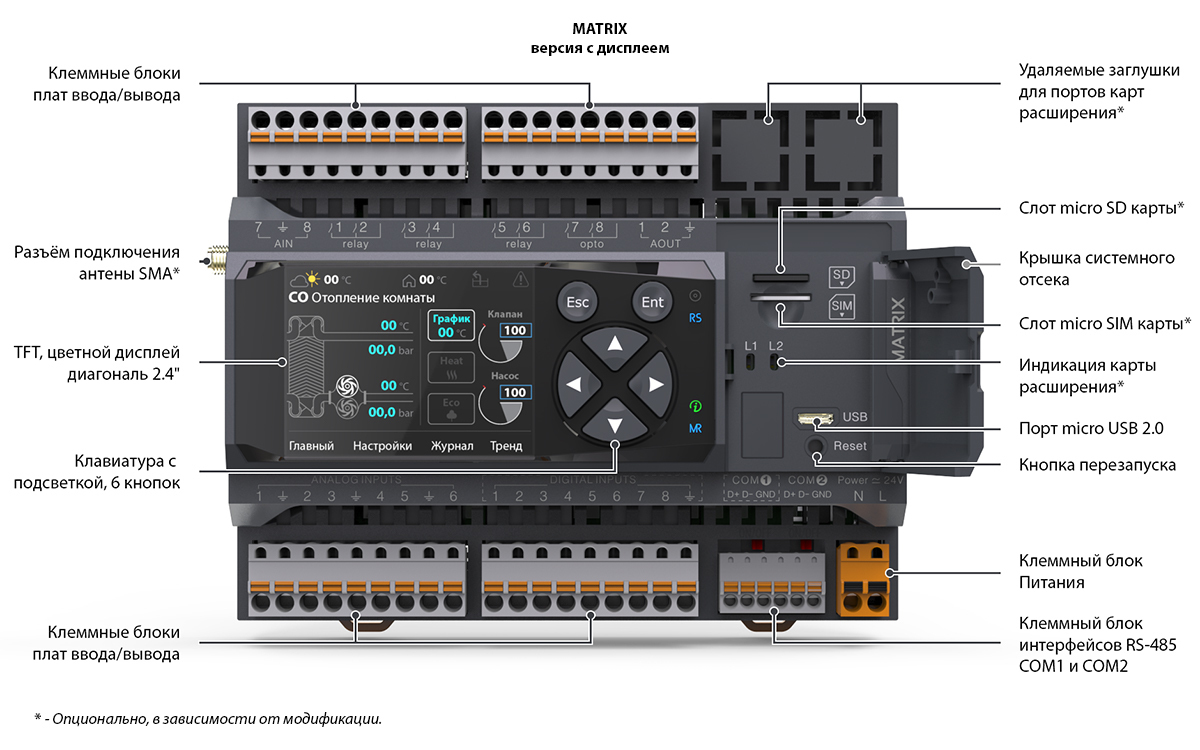

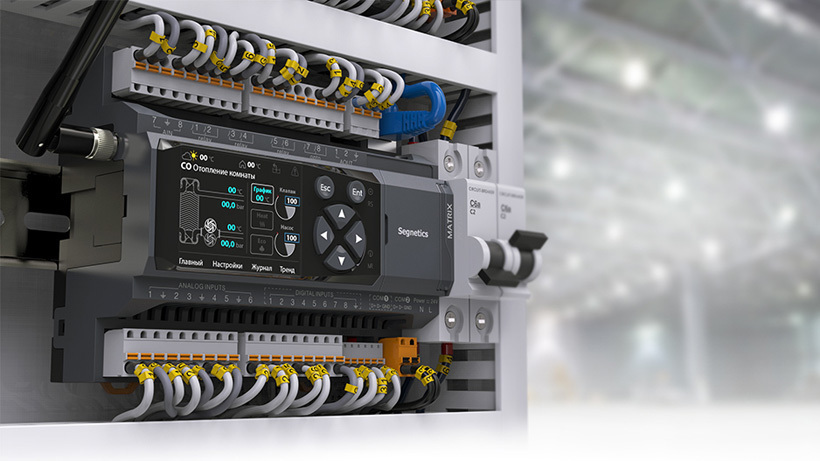

Дисплей и визуализация
Графический цветной дисплей диагональю 2,4", силиконовая клавиатура с тактильным эффектом и подсветкой, а также видеоускоритель OpenGL, позволяющий строить красочные и плавно работающие пользовательские интерфейсы, выводить различные объекты визуализации, графики процессов, текст и анимацию.
Характеристики Segnetics Matrix-1320-70-4
| Дискретные входы | |
| Количество | 8 |
| Номинальное напряжение | 24В AC/DC |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| Количество и тип |
6 - Реле 2 - Оптореле 2 - Симистор |
| Тип защиты | Комбинированный |
| Аналоговые входы | |
| Количество | 6 |
| Поддержка датчиков | RTD, NTC, Конфигурируемый пользователем |
| Режимы работы | Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА Режим дискретного входа |
| Тип защиты | Комбинированный, до 36В |
| Аналоговые выходы | |
| Количество | 2 |
| Максимально допустимый ток нагрузки | 5мА |
| Тип защиты | Комбинированный, до 36В |
| Питание | |
| Номинальное напряжение | 24В AC/DC |
| Рабочий диапазон | 16…48VDC 18…36VAC |
| Максимально допустимое напряжение | 60В |
| Потребляемая мощность | до 5,4Вт |
| Питание от USB | Для конфигурирования и обновления ПО |
| Защита | Тип: Сменный плавкий предохранитель 2А, Класс: III |
| Интерфейсы | |
| RS-485 (COM1) |
Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
| RS-485 (COM2) |
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2 |

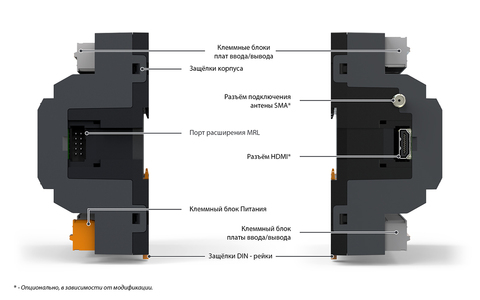

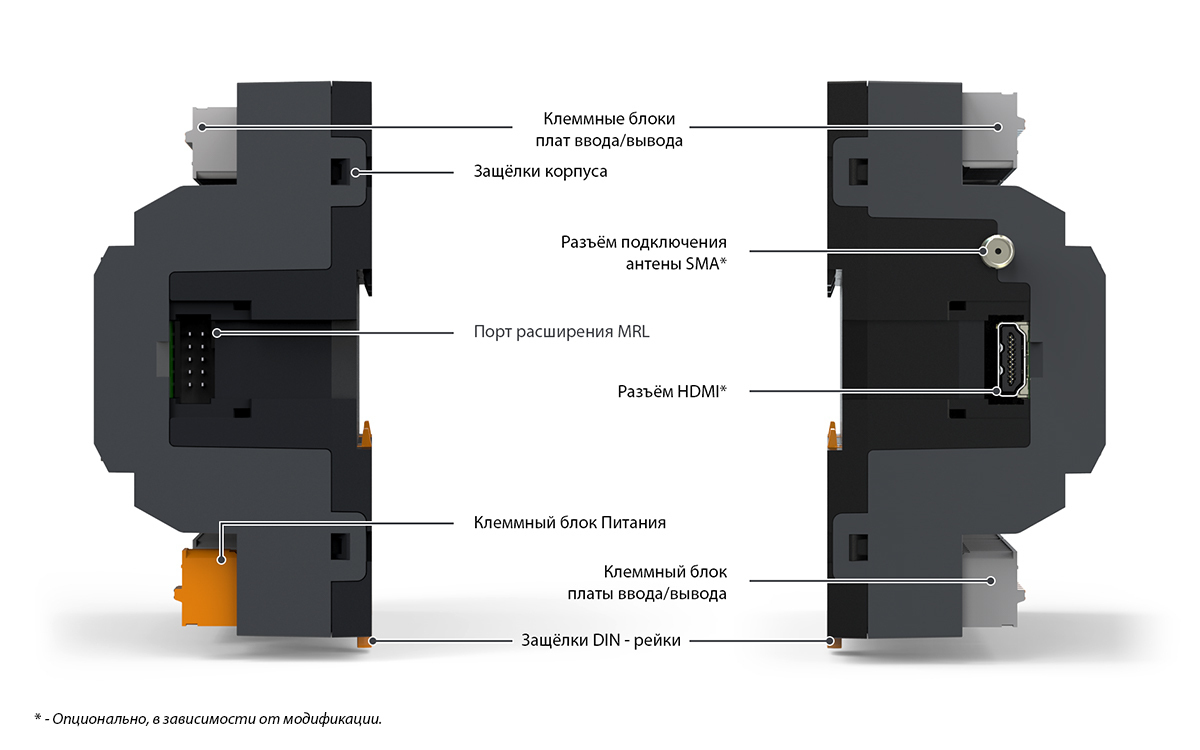

| Порт расширения |
Системная шина: MR-Bus2 |
| USB-device | USB 2.0, Разъём: типа Micro-B |
| Слот карт памяти ** | MircoSD, до 32 Гб |
| GSM 3Gмодем ** | SIM-карты: стандарт MicroSIM, Диапазоны: GSM/GPRS/EDGE + UMTS/HSPA до 7.2Мбит/с, Сообщения SMS |
| HDMI ** | 1080p, True Color |
| Слот сетевых карт с дополнительными интерфейсами | Ethernet LAN 100 Мбит/с, USB Host 2.0, RS-485 Modbus, RS-232, CAN Bus, M-Bus |
| HMI | |
| Клавиатура | 6 кнопок |
| Графический дисплей | TFT, цветной «TrueColor», диагональ 2.4" |
|
Разрешение дисплея |
320 х 240 точек |
|
Сенсорный экран |
Резистивный, по всей зоне дисплея |
|
Часы реального времени |
Сменная батарея CR1632 |
|
Звуковая сигнализация |
Однотональная |
|
Светодиодная индикация |
4 индикатора: состояния, обмена, пользовательский, |
|
|
|
| Вычислительная подсистема | |
| Процессор | TI SITARA AM3354 с ядром Cortex-A8, 1 ГГц |
| Графический ускоритель | PowerVR SGX (1.6GFlops, OpenGL ES 2.0) |
|
Встроенная память |
4 GB, eMMC Flash |
|
Оперативная память |
512 Mb, DDR3 |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Размеры | |
| Ширина | 140 мм |
| Высота |
110 мм |
| Глубина |
55 мм |
| Вес |
360 г |

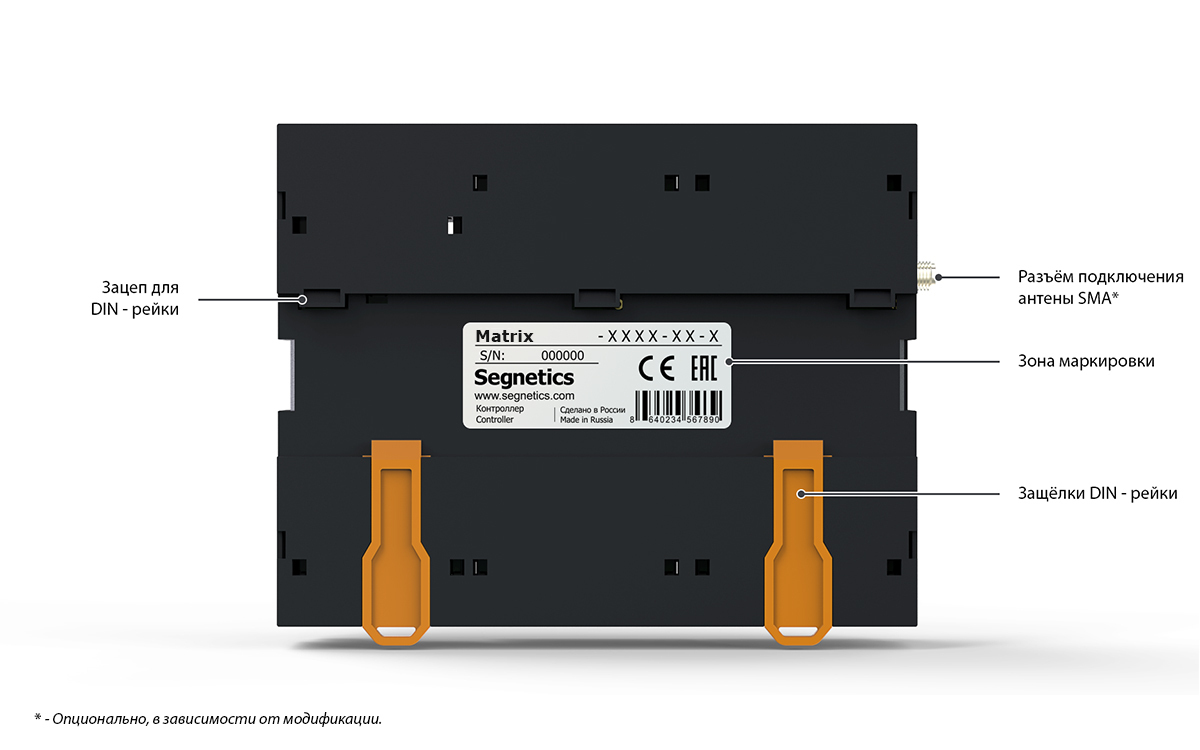

| Крепление | DIN-рейка Тип: ТН35 / 7.5 / 15 |
| Условия использования | |
| Температура | от -20°С до +55°С без замораживания |
| Влажность | до 90% без конденсации |
| Комплектация | |
| Дисплей, клавиатура | Есть |
| Modem | Нет |
| HDMI | Нет |
| SD Card | Нет |
* Только для исполнений без дисплея.
** Дополнительные опции.
