Сетевой модуль Segnetics NA‑417 (RS‑485 + Ethernet): расширение коммуникационных возможностей контроллеров MATRIX

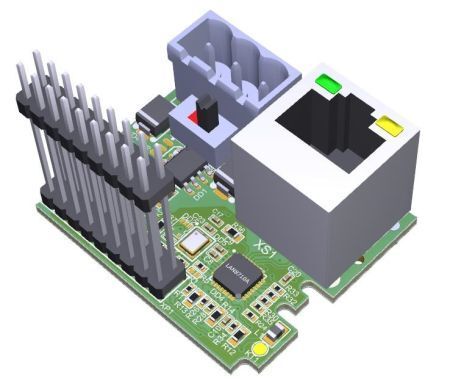

Сетевой модуль Segnetics NA‑417 предназначен для интеграции контроллеров серии MATRIX‑XXXX‑XX‑4 в современные системы автоматизации. Модуль устанавливается в специальный слот на корпусе контроллера и расширяет его коммуникационные возможности: добавляет один дополнительный COM‑порт (через интерфейс RS‑485) и обеспечивает подключение к локальной сети по Ethernet. Решение позволяет организовать диспетчеризацию системы, а также обмен данными между контроллерами и внешними системами управления.

Ключевые возможности и преимущества модуля NA‑417

Преимущества использования модуля:

• Расширение интерфейсов: один порт RS‑485 и один порт Ethernet дают возможность гибко выстраивать архитектуру связи — от последовательных линий до IP‑сетей.
• Поддержка современных протоколов: модуль работает с Modbus TCP, BACnet/IP и MQTT (в режимах Publisher, Subscriber и Broker), что упрощает интеграцию в BMS, SCADA и IIoT‑платформы.
• Простота монтажа: модуль выполнен в виде дополнительной платы и устанавливается в штатный слот контроллера — не требуется сложная доработка корпуса или дополнительные крепления.
• Гибкость диспетчеризации: возможность объединения нескольких контроллеров в единую сеть и передачи данных на верхний уровень управления делает модуль оптимальным решением для распределённых систем автоматизации.

Технические особенности и интерфейсы

Интерфейсы связи и их назначение

Модуль NA‑417 оснащён двумя основными интерфейсами:

• RS‑485 (через 3‑контактную клемму): обеспечивает подключение по последовательной линии связи. Клемма комплектуется ответным клеммным блоком пружинного типа — это упрощает монтаж проводов и повышает надёжность контакта.
• Ethernet (порт с коннектором RJ‑45): позволяет подключать модуль к локальной сети и использовать современные сетевые протоколы для обмена данными.

Поддерживаемые протоколы и сценарии применения

Порт Ethernet поддерживает следующие протоколы:

• Modbus TCP: широко распространённый протокол для сбора данных и управления устройствами в промышленных сетях.
• BACnet/IP: стандарт для автоматизации зданий, позволяющий интегрировать контроллер в системы BMS и взаимодействовать с другим BACnet‑оборудованием.
• MQTT (Publisher, Subscriber, Broker): лёгкий протокол для передачи данных в облачные и аналитические платформы, а также для организации обмена сообщениями между устройствами в распределённой системе.

Такие возможности делают модуль универсальным инструментом для построения систем диспетчеризации, удалённого мониторинга и интеграции с цифровыми сервисами.

Для каких задач подходит модуль NA‑417

Объединение контроллеров и построение распределённой сети

Модуль позволяет объединить несколько контроллеров MATRIX в единую сеть для централизованного контроля и управления. Это особенно актуально для объектов с территориально разнесёнными инженерными системами, где требуется синхронизация работы оборудования и сбор данных с разных точек объекта.

Интеграция в системы диспетчеризации и BMS

Благодаря поддержке BACnet/IP модуль легко встраивается в системы автоматизации зданий (BMS) и позволяет передавать данные о состоянии инженерных систем на диспетчерский пункт. Это повышает прозрачность работы оборудования и упрощает обслуживание объекта.

Передача данных в облачные и аналитические платформы

Поддержка протокола MQTT даёт возможность передавать телеметрию в облачные сервисы и аналитические приложения для дальнейшей обработки, визуализации и предиктивной аналитики. Такой подход соответствует современным требованиям цифровой трансформации инженерных систем.

ВАЖНО! Сетевой модуль Segnetics NA - 417 предназначен для новых моделей контроллеров Segnetics MATRIX-XXXX-XX-4  (c цифрой 4 на конце). Старые модули NA-0XX и новые NA-4XX между собой несовместимы и не могут заменять друг друга!

Внешний вид разъема и назначение

Внешний вид клеммы	Порт	Описание
	COM3	Клеммный блок для подключения линий связи RS-485 Содержит клеммы с сигналами D+ (А), D- (B) GND – Изолированная сигнальная «земля»
	LAN1	Разъем для подключения к сети ETHERNET  Предназначен для подключения кабеля типа «витая пара» с коннектором RJ-45
