Контроллер Segnetics Pixel2-3022-70-4

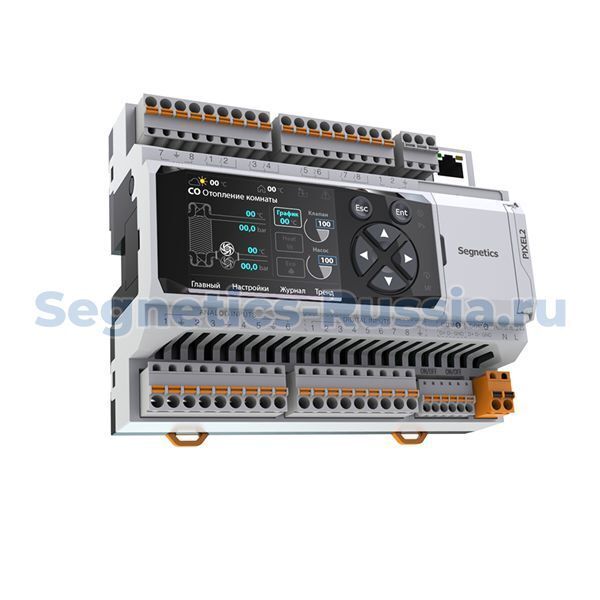

Контроллер Segnetics Pixel2-3022-70-4
- Модификация с TFT дисплеем и клавиатурой
- LCD TFT дисплей: 320 х 240, 16 млн. цветов
- 6 силиконовых кнопок с подсветкой
- Дискретные входы (Din): 16
- Дискретные выходы (Dout реле): 12
- Дискретные выходы (Dout симистор): -
- Дискретные выходы (Dout оптореле): -
- Аналоговые входы (Ain): -
- Аналоговые выходы (Aout): -
- USB для конфигурирования, RS-485
- Возможность подключения модулей расширения MRL (максимум 2 шт)
- Возможность подключения сетевых модулей NA (только модификации NA-4XX)
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Контроллер Segnetics Pixel2-3022-70-4 с дисплеем, 16 дискретных входов, 12 дискретных выходов (реле), 0 дискретных выходов (симистор), 0 дискретных выхода (оптореле), 0 аналоговых входов, 0 аналоговых выходов
Свободно программируемый контроллер Segnetics Pixel2-3022-70-4, работает на ОС Linux, предназначен для автоматизации инженерных систем жизнеобеспечения зданий, управления различными технологическими процессами и отдельным оборудованием. В основе контроллера Pixel2 лежит мощный и энергоэффективный процессор, что обеспечивает его высокую производительность и экономичность.

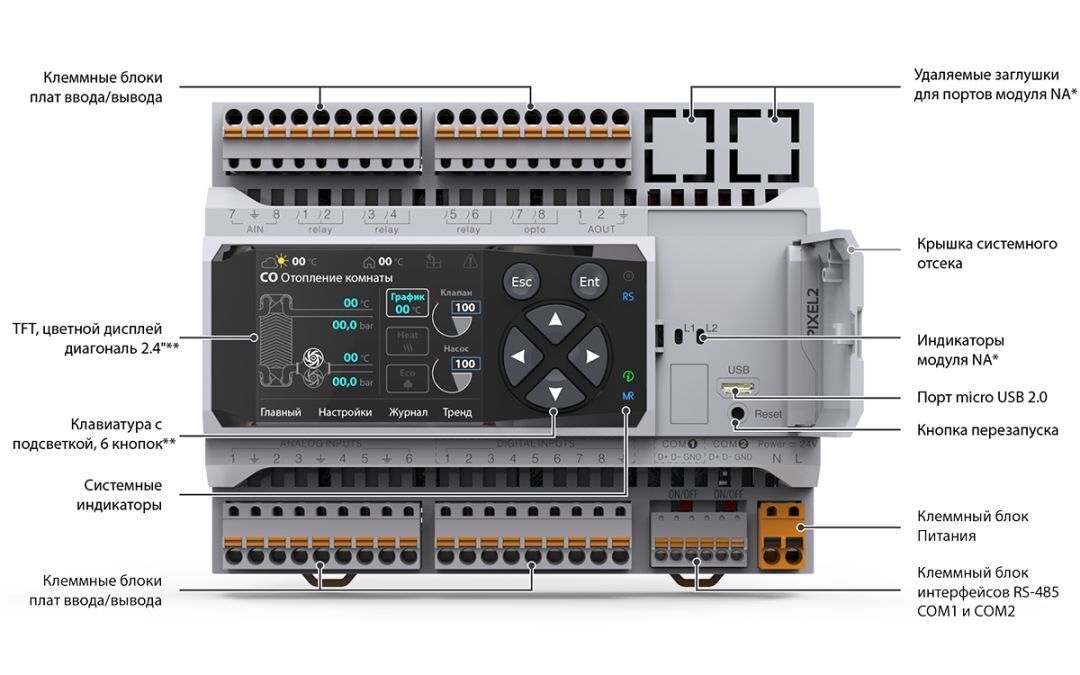

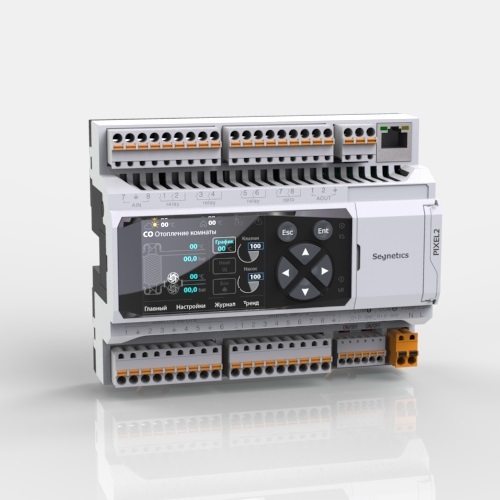

Контроллер Pixel2-3022-70-4 имеет цветной экран с диагональю 2,4” с разрешением 320*240 точек, отображающий до 16 млн. цветов, и клавиатуру, состоящую из шести кнопок с подсветкой. При работе с системным меню кнопки используются для навигации и редактирования системных параметров, а при работе проекта могут быть использованы для ввода данных.
Контроллер Pixel2-3022-10-4 имеет светодиодные индикаторы состояния входов и выходов. Под лицевой панелью имеется маркировочный вкладыш, предназначенный для ручного нанесения наименований входов или выходов, подключенных к соответствующим клеммам контроллера. Для нанесения маркировок на вкладыш его нужно извлечь из-под лицевой панели контроллера.
Под крышкой системного отсека расположен USB порт для подключения к кон-троллеру с ПК, кнопка перезагрузки, и два индикатора, отображающие активность COM-портов установленного сетевого модуля NA (при его наличии).

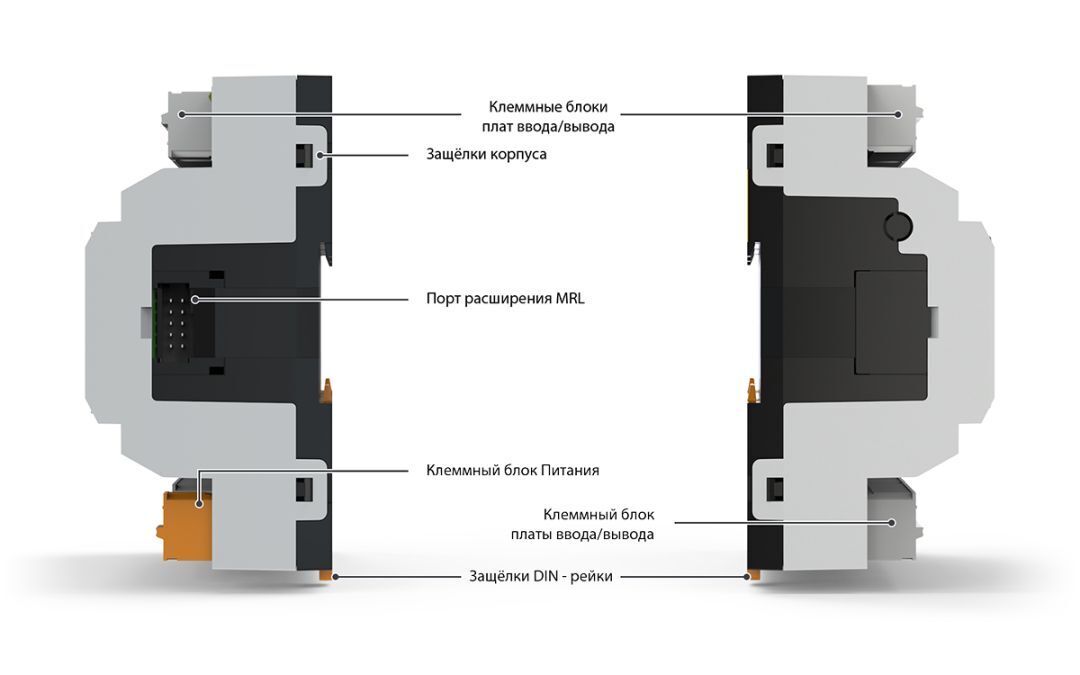

Высокоскоростная шина MTBus предназначена для увеличения количества I\O и быстрой передачи данных. Подключение до двух модулей расширения MRL по этой шине позволяет получить дополнительные каналы, включая аналоговые, по умеренной цене.
Кроме того, существует возможность расширить набор коммуникационных портов с помощью опционального сетевого модуля. Контроллер Pixel2 XX XX – X4 поддерживает только сетевые модули модификации NA-4XX.
Контроллеры Segnetics Pixel2 программируется с помощью инструментальных средств Segnetics: SMLogix, SMArt, SMConfig, SMConstructor и других.
Характеристики контроллера Segnetics Pixel2-3022-70-4
| HMI | |
| LCD TFT дисплей | 320 х 240, 16 млн. цветов |
| Клавиатура | 6 силиконовых кнопок с подсветкой |
| Светодиодная индикация | индикаторы состояния I/O два индикатора обмена по интерфейсам сетевого модуля |
| Часы реального времени | Сменная батарея CR1632 (время работы без питания не менее 3 лет) |
| Дискретные входы | |
| Количество и тип | 16 дискретных входов |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| Количество и тип | 12 дискретных выходов (реле) 0 дискретных выходов (симистор) 0 дискретных выхода (оптореле) |
| Гальваническая изоляция | Индивидуальная или групповая, по 2 выхода в группе |
| Тип защиты | Для опторелейных выходов – ограничительный супрессор и самовосстанавливающийся предохранитель; Для симисторных выходов – снабберная цепь и ограничитель-ный супрессор; Для релейных выходов – отсутствует |
| Аналоговые входы | |
| Количество и тип | 0 аналоговых входов |
| Режим работы | Задаётся индивидуально для каждого входа: Измерение величины сопротивления с автоматическим пере-счетом в значение температуры для температурных датчиков: 2-проводная или 3-проводная схема подключения; Вход сигнала 0-10В; Вход сигнала 4-20мА |
| Поддержка температурных датчиков | Задаётся индивидуально для каждого входа: Типы датчиков: Pt; Cu; Ni; ТСП; ТСМ; NTC; Термосопротивления с пользовательской настройкой |
| Аналоговые выходы | |
| Количество и тип | 0 аналоговых выхода |
| Интерфейсы | |
| COM1 | Интерфейс RS-485, 4800 бит/с…115200 бит/с гальваническая изоляция 0.5 кВ; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| COM2 | Интерфейс RS-485, 4800 бит/с…115200 бит/с; без гальванической изоляции; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| Порт расширения MRL | Порт для подключения модулей расширения MRL (максимум 2 шт) |
| Слот сетевых модулей | Поддержка сетевых модулей NA с дополнительными интерфейсами (только модификации NA-4XX) |
| USB-Device | Стандарт USB 2.0 Разъём «MicroUSB тип B» |
| Вычислительное ядро | |
| Процессор | 64-битный |
| Память | ОЗУ: 256 Мб типа DDR3L ПЗУ: 2 Гб типа SLC NAND Flash |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Электропитание | |
| Номинальное напряжение питания | 24 В постоянного или переменного тока |
| Рабочий диапазон напряжений питания | От 16 до 51 В постоянного тока От 18 до 36 В переменного тока |
| Тип встроенного выпрямителя напряжения | Однополупериодный |
| Гальваническая изоляция встроенной системы питания | Отсутствует |
| Тип защиты | Плавкий предохранитель 2А (перепаиваемый) |
| Размеры | |
| Ш×В×Г, мм | 140×110×55 |
| Вес, г | 610 |
| Крепление | на DIN-рейку TS-35/7.5/15 (EN 50022) |
