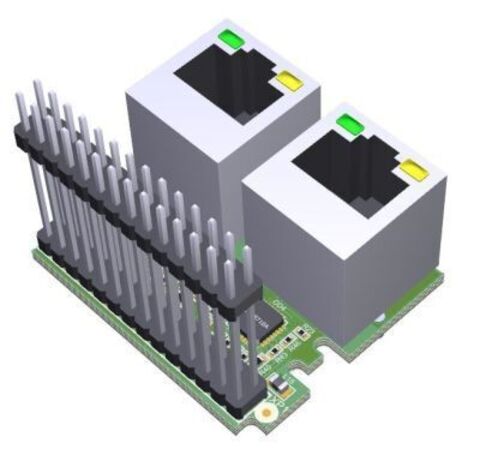

Сетевой модуль Segnetics NA - 477 (ETH+ETH)

3 217 руб.
Артикул:
В наличии
  • Производитель: Segnetics
  • Код сетевого модуля: NA - 477
  • Количество внешних разъёмов: 2
  • Количество интерфейсов связи: 2
  • Тип интерфейсов связи: ETHERNET, ETHERNET
  • Гальваническая изоляция портов

Отдел продаж: sales@segnetics-russia.ru

  • Описание

Сетевой модуль Segnetics NA‑477 (Ethernet + Ethernet): сетевая интеграция для контроллеров MATRIX

Сетевой модуль Segnetics NA‑477 расширяет коммуникационные возможности контроллеров серии MATRIX‑XXXX‑XX‑4 за счёт двух независимых портов Ethernet. Модуль устанавливается в специальный слот на корпусе контроллера и позволяет организовать работу устройства сразу в двух локальных сетях — это удобно для разделения трафика, резервирования каналов связи или подключения к разным сегментам системы автоматизации. Решение подходит для построения надёжных распределённых систем, где важна гибкость сетевой архитектуры и отказоустойчивость.

Ключевые преимущества модуля NA‑477

Преимущества использования модуля:

  • Два порта Ethernet: возможность подключения к двум независимым сетям позволяет разделять служебный и пользовательский трафик, а также реализовывать резервирование каналов для повышения надёжности системы.
  • Поддержка современных протоколов: модуль работает с Modbus TCP, BACnet/IP и MQTT — это обеспечивает совместимость с BMS, SCADA, облачными и аналитическими платформами.
  • Простой монтаж: модуль выполнен в виде дополнительной платы и устанавливается в штатный слот контроллера без необходимости доработки корпуса или применения дополнительных креплений.
  • Гибкость диспетчеризации: наличие двух сетевых интерфейсов упрощает построение распределённых систем автоматизации и организацию обмена данными между контроллерами и верхним уровнем управления.

Технические особенности и интерфейсы

Интерфейсы и подключение

Модуль NA‑477 оснащён двумя портами Ethernet с разъёмами RJ‑45 — каждый порт предназначен для подключения кабеля к отдельной локальной сети. Такая конфигурация даёт возможность гибко управлять маршрутизацией данных, изолировать отдельные сегменты сети или обеспечить резервный канал связи на случай отказа основного.

Поддерживаемые протоколы и их применение

Модуль поддерживает следующие сетевые протоколы:

  • Modbus TCP: стандартный протокол для сбора данных и управления устройствами в промышленных сетях. Подходит для интеграции в существующие системы автоматизации и обмена данными между контроллерами.
  • BACnet/IP: отраслевой стандарт для автоматизации зданий. Позволяет интегрировать контроллер в системы BMS и взаимодействовать с другим BACnet‑оборудованием, обеспечивая прозрачность работы инженерных систем.
  • MQTT: лёгкий протокол для передачи телеметрии в облачные и аналитические платформы. Подходит для построения IIoT‑решений, удалённого мониторинга и предиктивной аналитики.

Такая поддержка протоколов делает модуль универсальным инструментом для разных сценариев — от классических систем диспетчеризации до современных цифровых платформ.

Сценарии применения модуля NA‑477

Разделение сетевого трафика и сегментация сети

Два независимых порта Ethernet позволяют разделить служебный трафик (например, обмен данными между контроллерами) и пользовательский (доступ диспетчеров, передача данных в SCADA). Это повышает безопасность и стабильность работы системы, а также упрощает администрирование сети.

Резервирование каналов связи и отказоустойчивость

Возможность подключения к двум сетям даёт шанс реализовать резервирование: при отказе одного канала система может автоматически переключиться на второй. Это особенно важно для критически важных объектов, где недопустимы простои из‑за потери связи.

Интеграция в многоуровневые системы автоматизации

Модуль подходит для объектов с многоуровневой архитектурой автоматизации: один порт можно использовать для связи с локальными контроллерами, а второй — для передачи данных на верхний уровень (в BMS, облачную платформу или диспетчерский пункт). Такой подход обеспечивает чёткое разделение уровней управления и повышает масштабируемость решения.


ВАЖНО! Сетевой модуль Segnetics NA - 477 предназначен для новых моделей контроллеров Segnetics MATRIX-XXXX-XX-4  (c цифрой 4 на конце). Старые модули NA-0XX и новые NA-4XX между собой несовместимы и не могут заменять друг друга!

Внешний вид разъема и назначение
Внешний вид клеммы Порт Описание
LAN1 Разъемы для подключения к сети ETHERNET
Предназначены для подключения кабеля типа «витая пара» с коннектором RJ-45
LAN2
