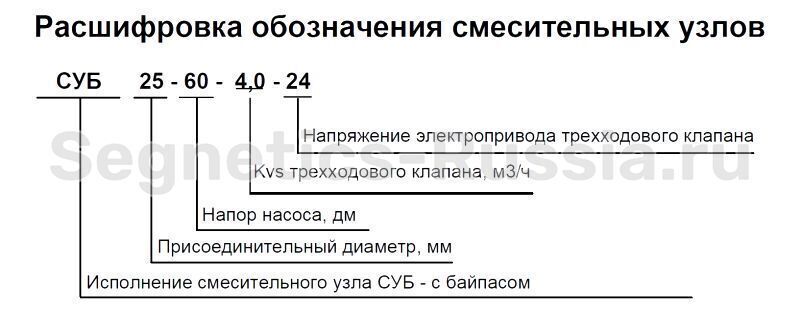

Смесительный узел СУБ 25-60-6.3-24 с байпасом и плавным управлением

Смесительный узел СУБ 25-60-6.3-24 с байпасом и плавным управлением

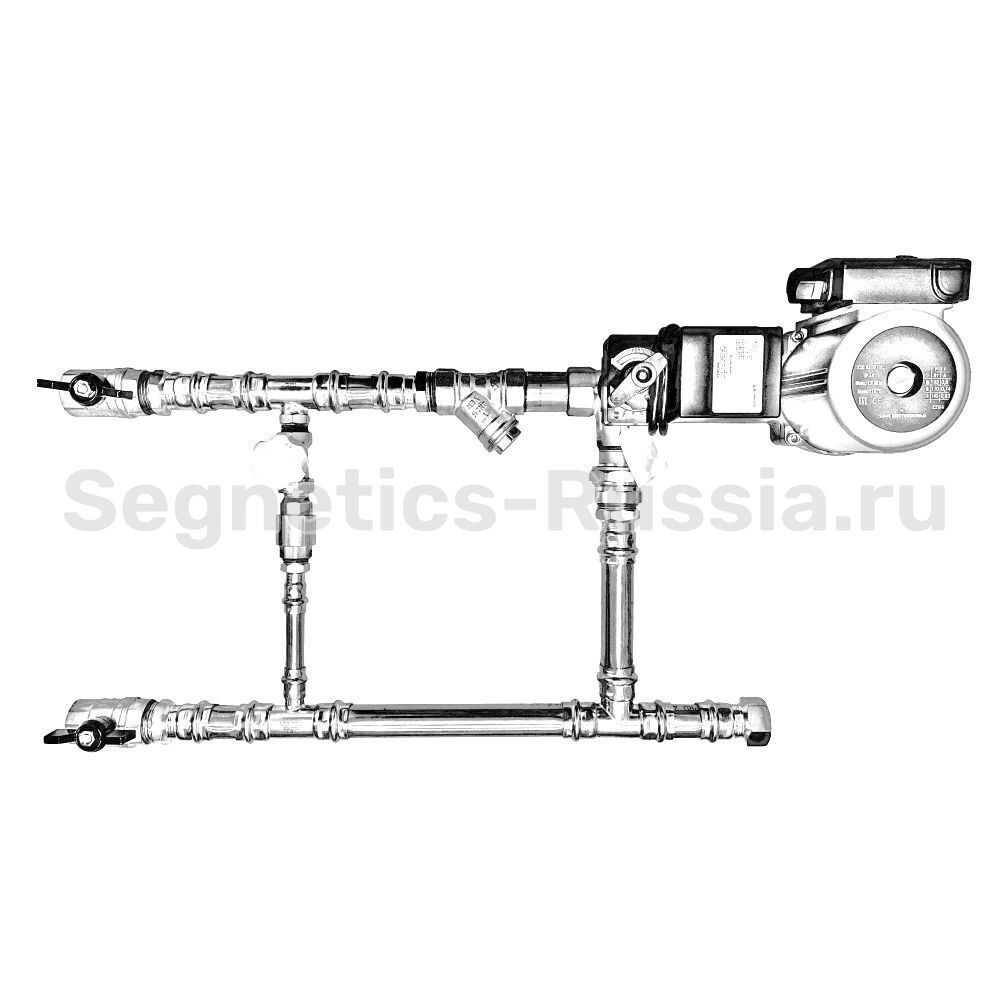

Конструкция смесительного узла СУБ 25-60-6.3-24

• Шаровые краны предназначенные для отключения узла от тепловой сети
• Фильтр грубой предназначенный для очистки теплоносителя от загрязнений увеличивает ресурс.
• Циркуляционный насос преодолевает потери в смесительном узле и на теплообменнике и защищает теплообменник от замораживания.
• Байпасная линия предназначена для организации циркуляции теплоносителя в контуре котла с постоянным расходом и включает в себя: балансировочный вентиль необходимый для обеспечения оптимальной настройки сопротивления байпаса и обратный клапан который предотвращает перетекание обратного теплоносителя в подающую линию.
• Узлы термоманометра (дополнительные принадлежности) предназначены для контроля температуры и давления в подающем и обратном трубопроводах.

Регулирование производительности

• Регулирование мощности нагревателя осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя на 3-ходовом клапане с электроприводом.
