Модуль сопряжения Segnetics MC-0202-01-0
СНЯТ С ПРОИЗВОДСТВА
Segnetics MC-0202-01-0
- Дискретные входы: 9
- Дискретные выходы: 1 реле; 5 оптореле; 4 симистора
- Аналоговые входы: 8
- Аналоговые выходы: 2
Модуль MC работает в паре с контроллером SMH4, SMH2G, SMH2G(i) и служит для расширения входов и выходов контроллера. К одному контроллеру одновременно можно подключить только один модуль MC.
- Описание
- Документация
Модуль MC расширяет ресурсы I/O и возможности монтажа контроллеров SMH2G и SMH4.

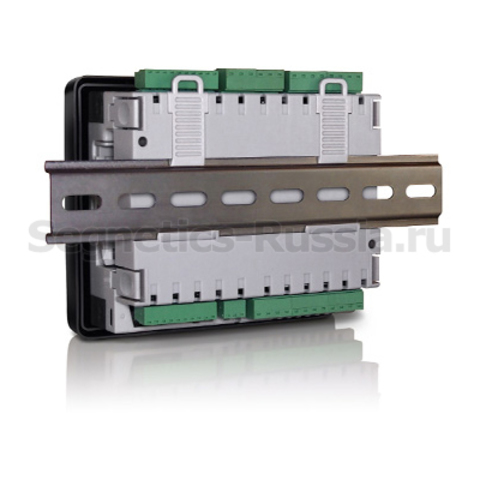

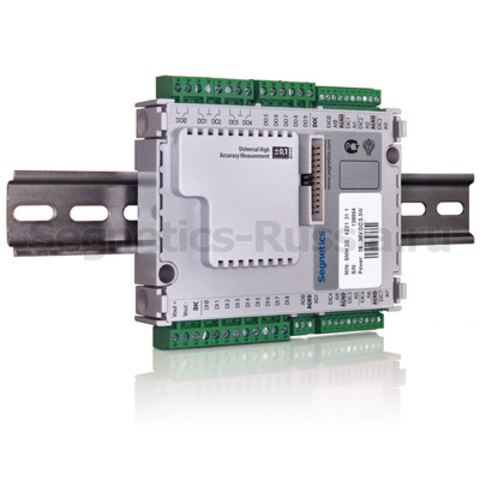

Модуль Segnetics MC соединятсся с контроллером либо при помощи шлейфового кабеля, либо непосредственно "разъем в разъем". На корпусе модуля есть защелки, благодаря которым он может монтироваться на DIN-рейку. Благодаря этому Вы можете подобрать наиболее подходящий, для каждого конкретного случая, вариант монтажа:
- Модуль вместе с контроллером на дверце щита управления
- Модуль на DIN-рейке, а контроллер на дверце щита
- Модуль и контроллер вместе на DIN-рейке
Отличительной особенностью модуля Segnetics MC является наличие универсальных аналоговых входов высокой точности. Модуль МС поддерживает измерения 24 битным АЦП (до 8 каналов). Благодаря технологии UHAM, к измерительным входам можно подключать разнообразные датчики с иключительно программным конфигурированием.
| Дискретные входы | |
| Количество | 9 гальванически развязанных входов (групповая развязка) |
| Дискретные выходы | |
| Количество | 1 реле 5 оптореле 4 симистора Все выходы гальванически развязаны |
| Аналоговые входы | |
| Количество | 8 |
| Тип | Универсальные входы (устанавливаются программно из среды SMLogix) |
| Подключаемые термосопротивления | Терморезисторы типа NTC до 200 кОм ТС-50, TC-500, ТС-100, ТС-1000 |
| Измеряемое напряжение/ток | 0…10V DC / 0…20mA DC |
| Разрядность АЦП | 24 бит |
| Аналоговые выходы | |
| Количествое | 2 |
| Диапазон | 0 - 10V DC |
| Нагрузочная способность | 5mA на канал |
| Защита от перегрузки | Есть |
