Модуль сопряжения Segnetics MC-0401-01-0

9 164 руб.
Артикул: 12476
В наличии

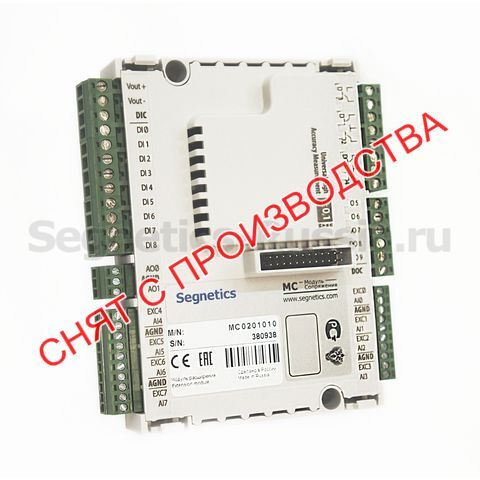

Segnetics MC-0401-01-0

  • Дискретные входы: 9
  • Дискретные выходы: 5 реле; 5 оптореле
  • Аналоговые входы: 8
  • Аналоговые выходы: 4

Модуль MC работает в паре с контроллером SMH4, SMH2G, SMH2G(i) и служит для расширения входов и выходов контроллера. К одному контроллеру одновременно можно подключить только один модуль MC.

  • Описание
  • Документация

Модуль MC расширяет ресурсы I/O и возможности монтажа контроллеров SMH2G и SMH4.

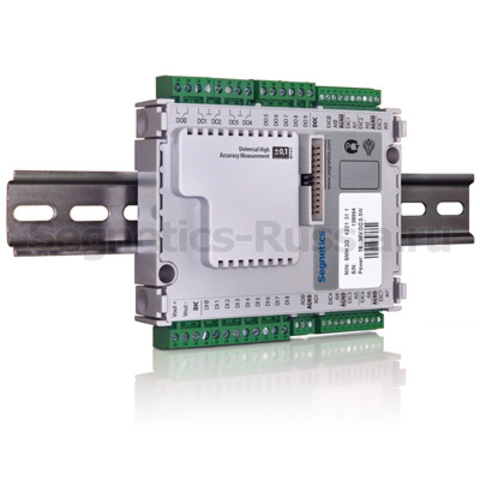

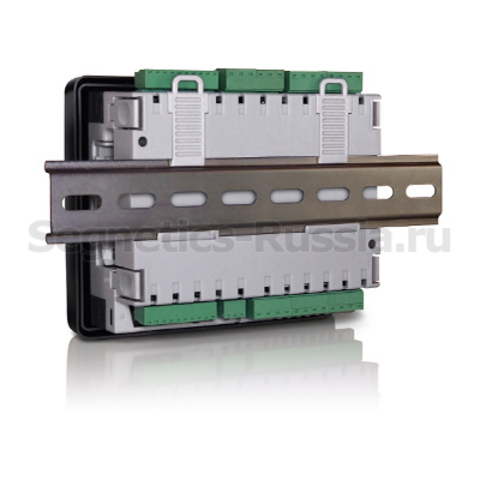

Модуль Segnetics MC соединятсся с контроллером либо при помощи шлейфового кабеля, либо непосредственно "разъем в разъем". На корпусе модуля есть защелки, благодаря которым он может монтироваться на DIN-рейку. Благодаря этому Вы можете подобрать наиболее подходящий, для каждого конкретного случая, вариант монтажа:

  • Модуль вместе с контроллером на дверце щита управления
  • Модуль на DIN-рейке, а контроллер на дверце щита
  • Модуль и контроллер вместе на DIN-рейке

Отличительной особенностью модуля Segnetics MC является наличие универсальных аналоговых входов высокой точности. Модуль МС поддерживает измерения 24 битным АЦП (до 8 каналов). Благодаря технологии UHAM, к измерительным входам можно подключать разнообразные датчики с иключительно программным конфигурированием.



Дискретные входы
Количество 9 гальванически развязанных входов
(групповая развязка)
Дискретные выходы
Количество 5 релейных выходов
5 оптореле
Все выходы гальванически развязаны
Аналоговые входы
Количество 8
Тип Универсальные входы
(устанавливаются программно из среды SMLogix)
Подключаемые термосопротивления Терморезисторы типа NTC до 200 кОм ТС-50, TC-500, ТС-100, ТС-1000
Измеряемое напряжение/ток 0…10V DC / 0…20mA DC
Разрядность АЦП 24 бит
Аналоговые выходы
Количествое 4
Диапазон 0 - 10V DC
Нагрузочная способность 5mA на канал
Защита от перегрузки Есть
